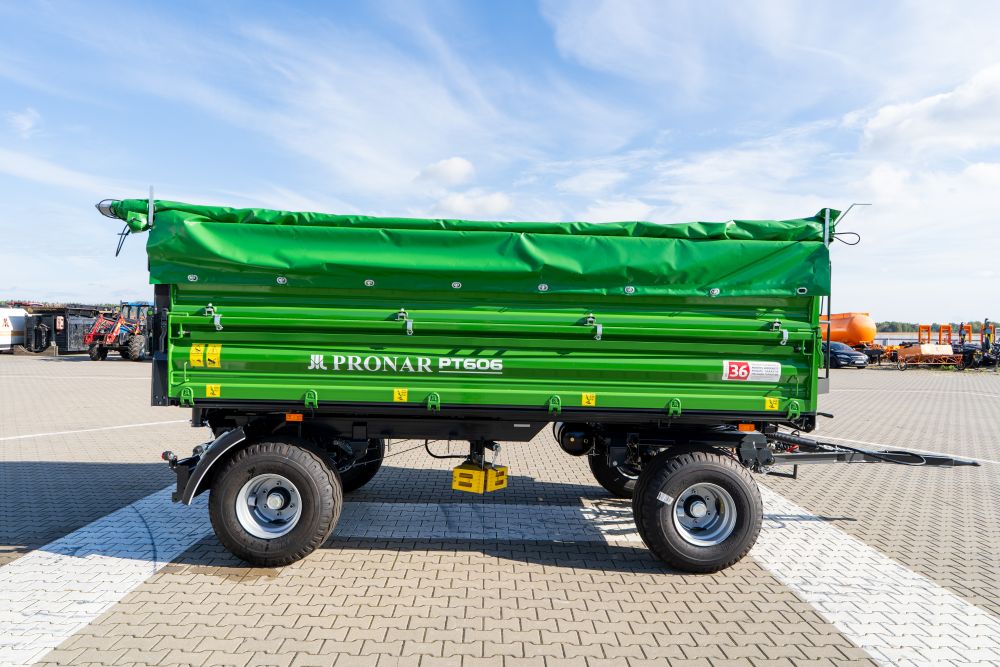

Przyczepa PRONAR PT606
Przyczepa PRONAR PT606 skonstruowana została tak, by sprostać wysokim wymaganiom. Jest uniwersalna, trwała, funkcjonalna i wytrzymała konstrukcyjnie. Doskonale sprawdza się zarówno w rolnictwie, jak i – coraz częściej – w gospodarce komunalnej i w innych gałęziach gospodarki. O uniwersalności przyczepy PRONAR PT606 decyduje wewnętrzna szerokość skrzyni ładunkowej (2,42 m), która umożliwia oprócz transportu typowych materiałów sypkich także załadunek europalet i skrzyniopalet. Konstrukcja ramy podwozia przyczepy PRONAR PT606 oparta jest na wytrzymałych, prostokątnych profilach zamkniętych, które w odróżnieniu od profili otwartych są zdecydowanie bardziej wytrzymałe.
-
1FUNKCJONALNAwewnętrzna szerokość (2,42 m), umożliwia – oprócz transportu typowych materiałów sypkich – także załadunek europalet i skrzynio palet
-
2WYTRZYMAŁAstosowane przez Pronar profile zamknięte zapewniają trwałość konstrukcji i odporność na odkształcenia
-
3WIELOFUNKCYJNAdoskonale nadaje się do transportu płodów rolnych i materiałów budowlanych (np. piasek, żwir), a także rożnych produktów potrzebnych w pracach komunalnych (do zmniejszania śliskości jezdni), szerkość przyczepy pozwala na transport euro-palet i euro-skrzyń, a dzięki zamontowanym w podłodze uchwytom, w łatwy sposób można zabezpieczyć przewożony towar na czas transportu pasami spinającymi.
-
4ZEWNĘTRZNY NACIĄG BORTpłaskownik napinający wzmacnia ściany oraz burty i przez to zastępuje nieporęczną wewnętrzną linkę spinającą
-
5SZEROKI ZAKRES OPCJONALNEGO WYPOSAŻENIAklient może zamówić dodatkowe wyposażenie, które dodatkowo uatrakcyjni i zwiększy zakres wykorzystania przyczepy
| Dane techniczne wersji standard* | ||
| Technicznie (konstrukcyjnie) dopuszczalna masa całkowita | 9500 | [kg] |
| Dopuszczalna masa całkowita | 8900 | [kg] |
| Ładowność | 6000 | [kg] |
| Masa własna | 2900 | [kg] |
| Pojemność ładunkowa | 10,1 | [m3] |
| Powierzchnia ładunkowa | 10,1 | [m2] |
| Długość skrzyni ładunkowej wewnątrz | 4190 | [mm] |
| Szerokość skrzyni ładunkowej wewnętrzna** | 2420 | [mm] |
| Wymiary gabarytowe (długość/szerokość/wysokość) | 6390/2550/2200 | [mm] |
| Wysokość ścian skrzyni | 500+500(opcja) | [mm] |
| Grubość blachy podłogi/ściany | 4/2 | [mm] |
| Wysokość platformy od podłoża | 1160 | [mm] |
| Rozstaw kół | 1900 | [mm] |
| Zawieszenie | resory paraboliczne | |
| Obciążenie oka dyszla | – | [kg] |
| Rozmiar ogumienia | 14.0/65-16 | |
| Prędkość konstrukcyjna | 40 | [km/h] |

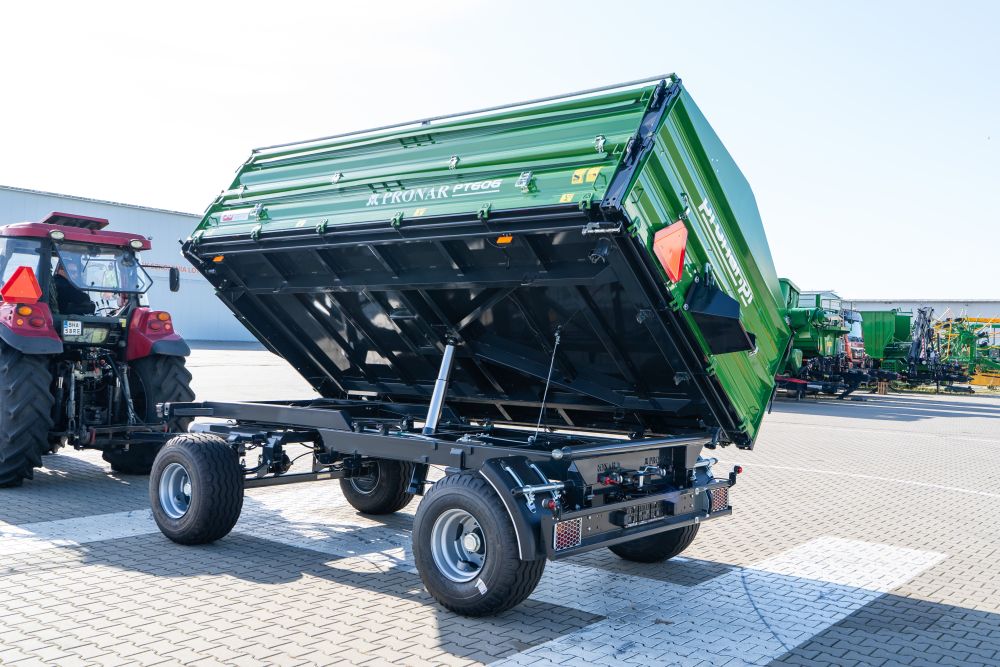

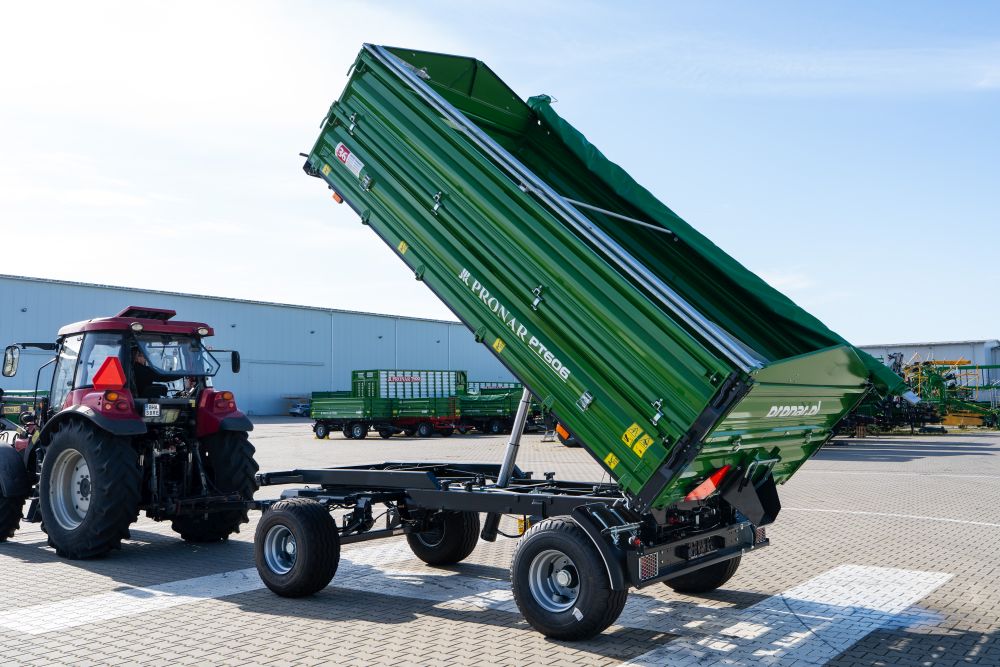

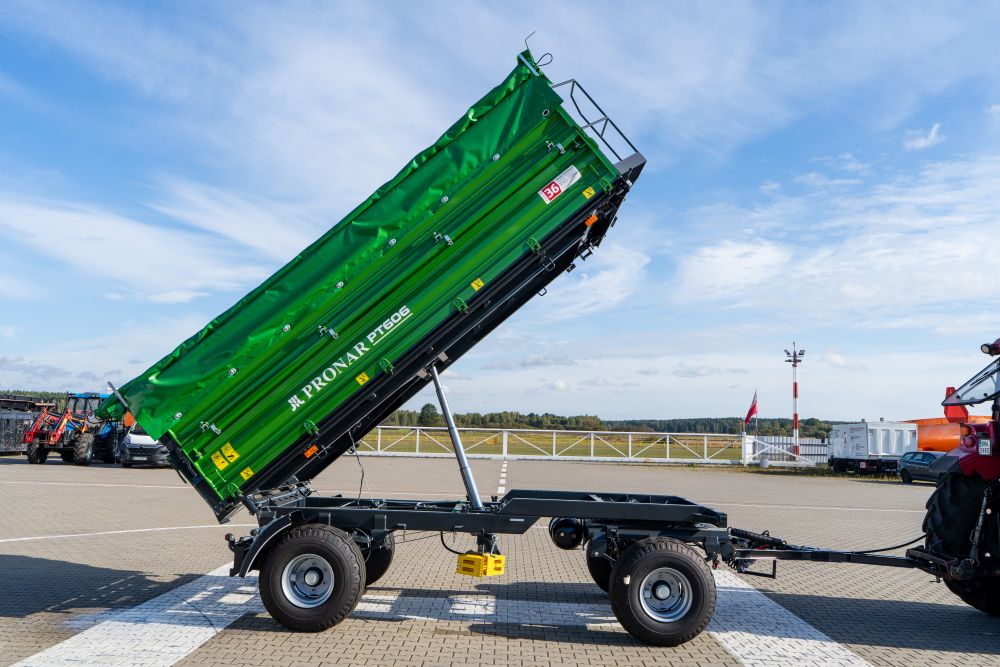

| System wywrotu | trójstronny | |
| Uchwyty ładunkowe (w podłodze) | 8 | [szt] |
| Cylinder teleskopowy (skok/zapotrzebowanie oleju/ciśnienie) | 1540mm/8L/200bar | |
| Minimalne zapotrzebowanie mocy ciągnika | 46,8/34,4 | [KM/kW] |
| Kąt wywrotu skrzyni ładunkowej (do tyłu / na boki) | 50/46 | [˚] |
| * Dane uwzględniają kompletację przyczepy ze ścianami o wysokości 500+500mm | ||
| **Szerokość skrzyni ładunkowej wewnątrz przystosowana do transportu EUROPALET | ||
| Wyposażenie standardowe | ||
| Skrzynia ładunkowa z wahadłowym uniwersalnym systemem otwierania ścian | ||
| System wywrotu trzystronnego skrzyni z przegubami kulowymi tylnymi amortyzowanymi o optymalnym rozstawie | ||
| Wybór kierunku wywrotu za pomocą dwóch sworzni z zabezpieczeniem przed nieprawidłową obsługą | ||

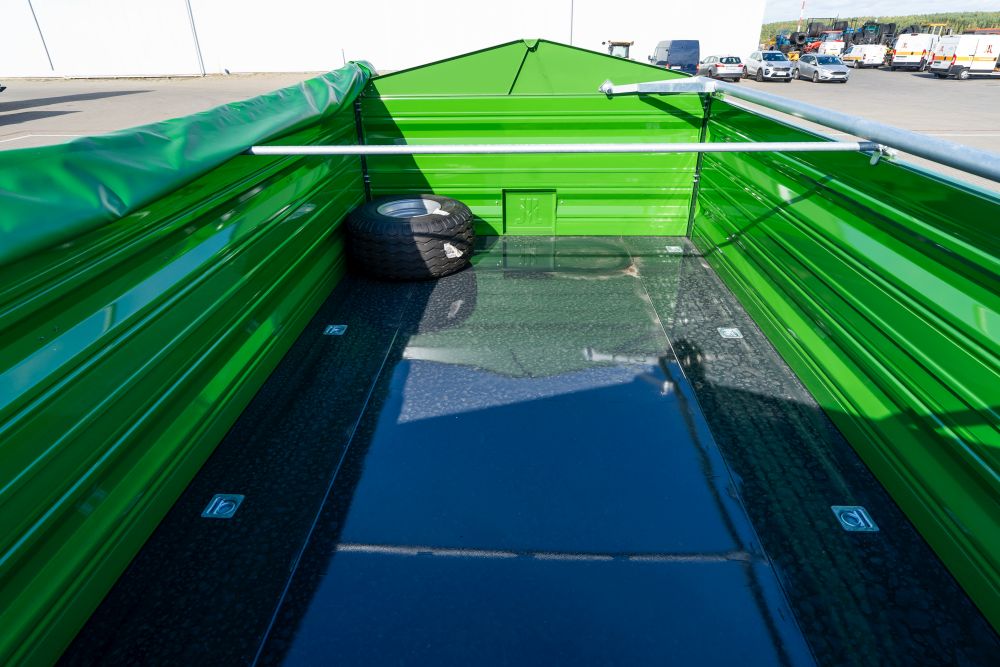

| Skrzynia ładunkowa przystosowana do transportu EUROPALET, ze wzmocnioną płytą podłogową z ośmioma | ||
| uchwytami do mocowania ładunku w zagłębionych kieszeniach podłogi | ||

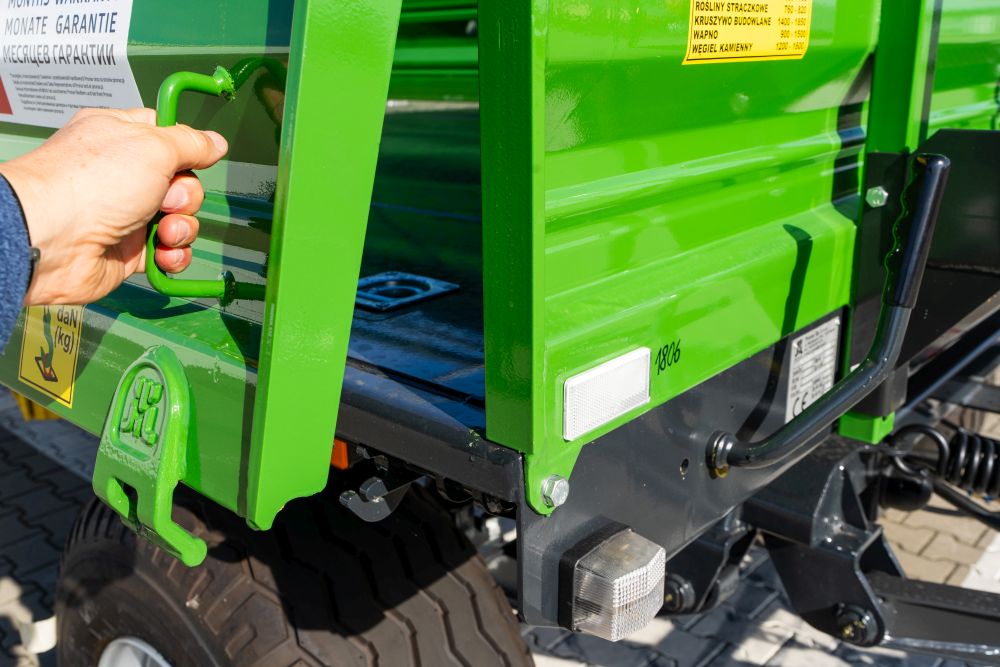

| Centralne ryglowanie przy podłodze ścian bocznych i ściany tylnej | ||
| Ściany: z wysokiej jakości, mocnych, spawanych laserowo profili PF600mm, wykonanych z profilowanych blach; ze stabilnymi słupkami tylnymi; z odkuwanymi zawiasami | ||
| Boczne listwy napinane wzmacniające ściany | ||
| Szyber zsypowy do ziarna, z blokadą, w ścianie tylnej | ||

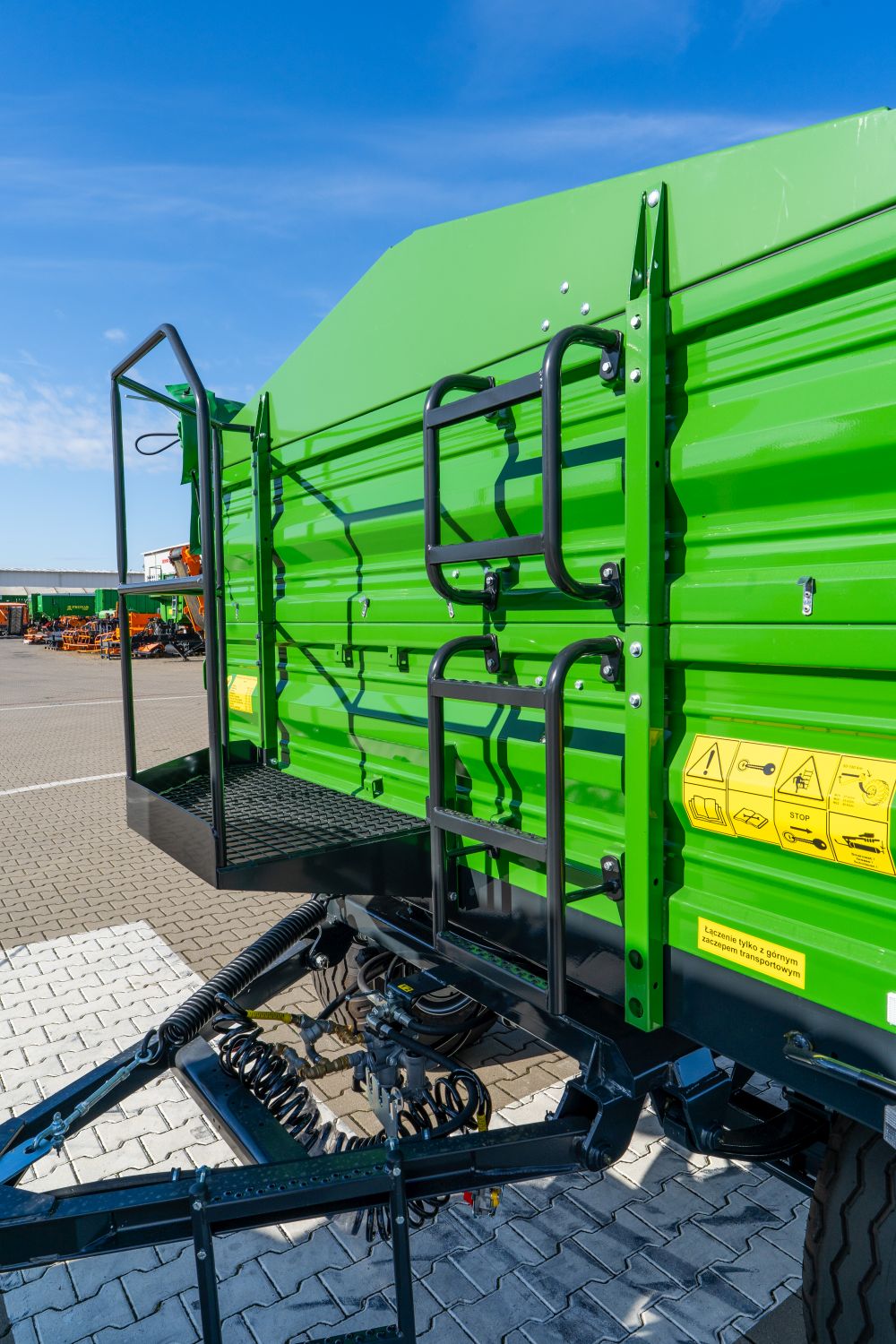

| Drabinka i stopnie burtowe ułatwiające dostęp do skrzyni ładunkowej | ||
| Rama podwozia spawana z prostokątnych zamkniętych profili ze stali konstrukcyjnej o wysokiej wytrzymałości | ||
| Dyszel typu V z zaczepem sztywnym z okiem 40mm | ||
| Układ kierowania: obrotnica kulkowa z ramą obrotową | ||
| Instalacja hamulcowa pneumatyczna dwuprzewodowa lub jednoprzewodowa | ||
| Hamulec postojowy: ręczny na korbę | ||
| Instalacja oświetlenia 12V (żarówka) z tylnym gniazdem elektrycznym | ||
| Tylne lampy oświetleniowe z kratkami zabezpieczającymi przed uszkodzeniem | ||
| Przewód przyłączeniowy, spiralny, instalacji oświetleniowej | ||
| Tylne zaczep manualny sztywny oraz tylne wyjścia hydrauliki, hamulców, do drugiej przyczepy | ||
| Instalacja hydrauliczna wywrotu z automatycznym zaworem odcinającym, ograniczającym wywroty | ||
| Siłownik teleskopowy trójstronnego wywrotu skrzyni ładunkowej z zawiesiem przegubowym | ||
| Podpora serwisowa skrzyni ładunkowej | ||
| Błotniki kół tylnych | ||

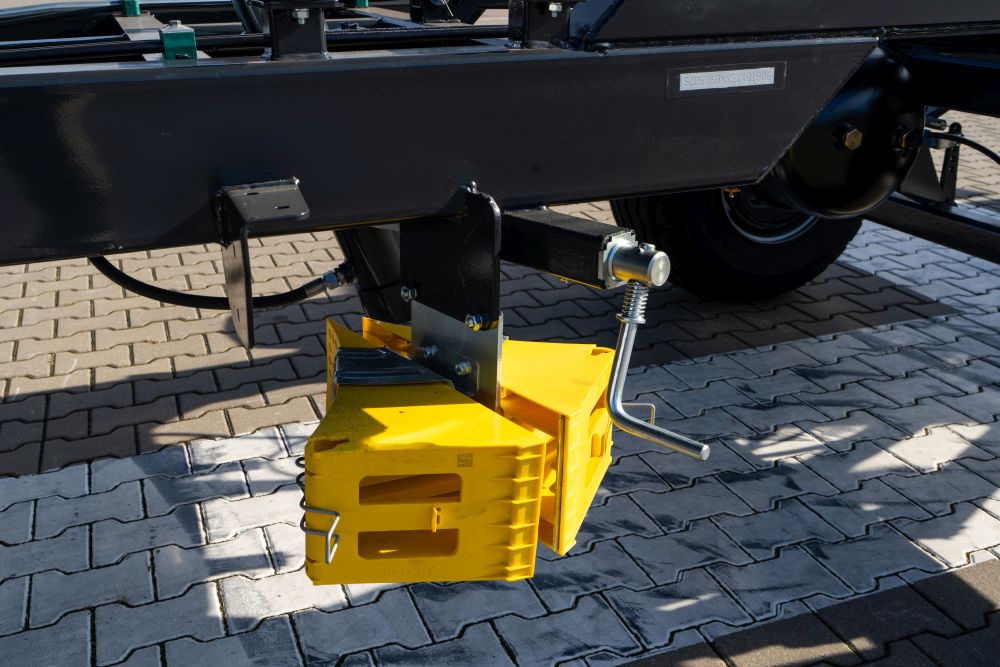

| Dwa kliny do kół umieszczone w ocynkowanych kieszeniach | ||
| System lakierniczy o wysokiej odporności antykorozyjnej z zastosowaniem materiałów malarskich | ||
| chemoutwardzalnych dwuskładnikowych dających dużą trwałość powłok lakierniczych i odporność na UV | ||
| Kolorystyka malowania podwozia czerwony RAL3000 PRONAR | ||
| Kolorystyka malowania ścian zielony RAL6010 PRONAR | ||
| Wyposażenie dodatkowe (opcje) | |
| Dyszel typu V z zaczepem sztywnym z okiem 50mm | |
| Dyszel typu Y z zaczepem sztywnym z okiem 40mm | |
| Dwuprzewodowa pneumatyczna instalacje hamulcowa z automatycznym regulatorem siły hamowania | |
| Instalacja hamulca najazdowego | |
| Listwa napinająca nadstawy boczne 2szt | |
| Zaślepka uchwytu ładunkowego | |

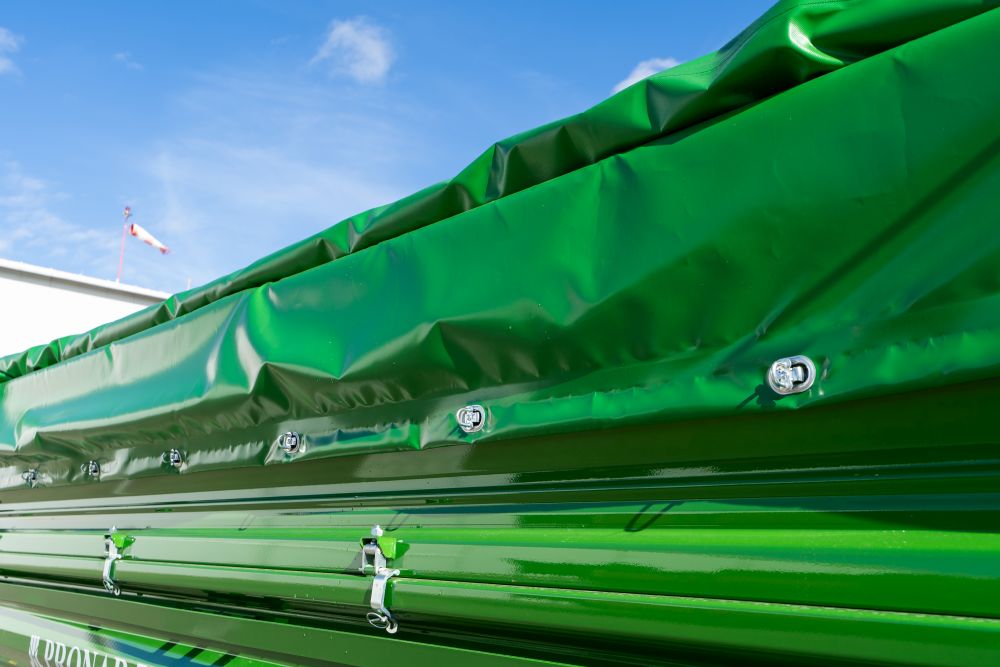

| Plandeka sznurowana ze stelażem | |
| Plandeka rolowana ze stelażem z odkładaną rurą centralną i bocznymi rurami podpierającymi | |
| Nadstawy: z wysokiej jakości, mocnych, spawanych laserowo profili PF500mm, wykonanych z profilowanych blach; ze stabilnymi słupkami tylnymi; z odkuwanymi zamkami | |
| Rynna do szybra zsypowego | |

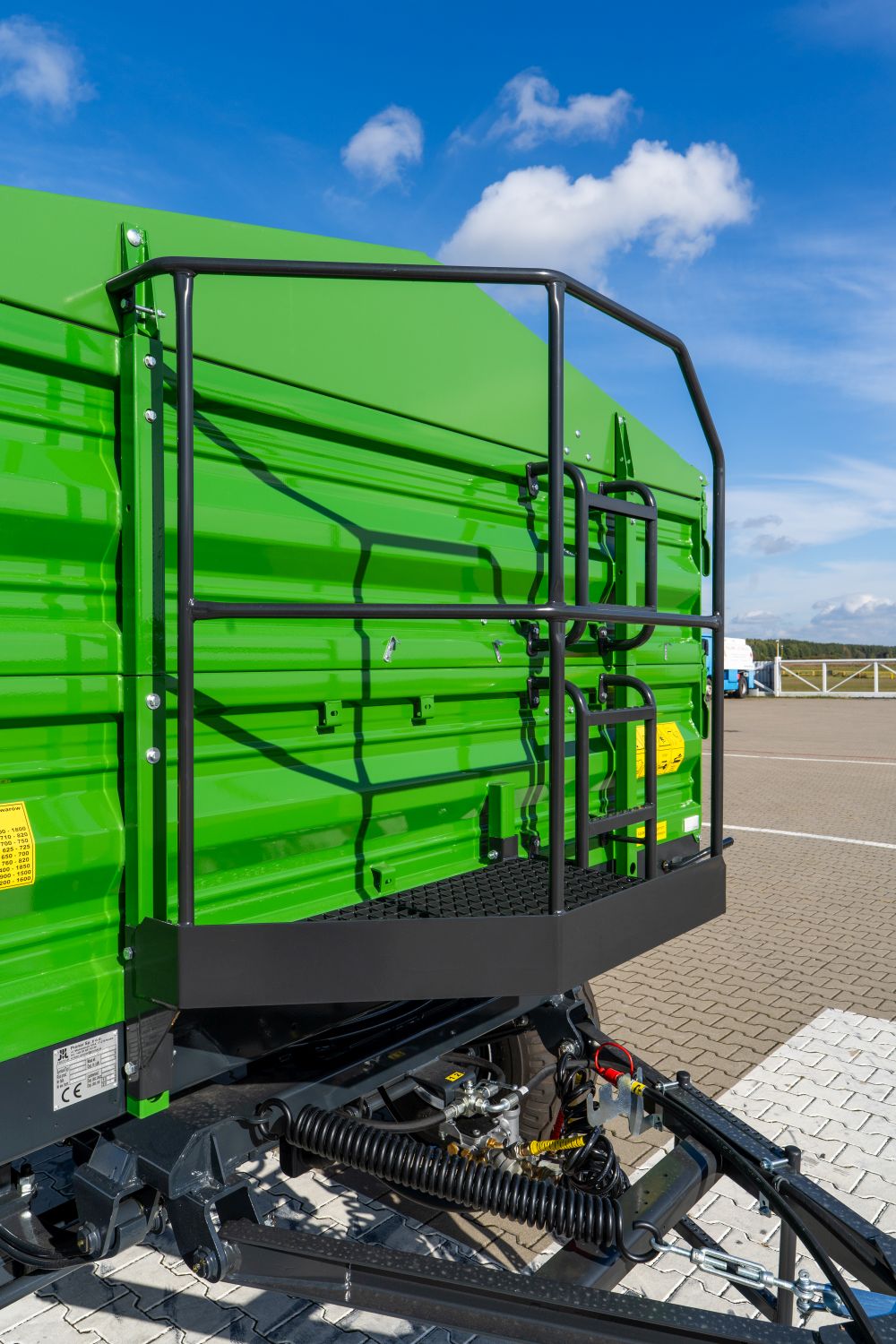

| Balkon na ścianie przedniej do obsługi plandeki | |
| Tylny zaczep manualny, amortyzowany | |
| Tylny zaczep manualny MH31-3 V. Orlandi | |
| Tylny zaczep automatyczny IH31-3 V. Orlandi | |
| Koła z ogumieniem 400/60-15,5 | |
| Zbiornik na wodę (30L) z dozownikiem mydła | |
| Skrzynka narzędziowa (~50L) | |
| Błotniki kół przednich | |
| Wieszak koła zapasowego na ścianie* | |
| Wieszak koła zapasowego z wciągarką | |
| Koło zapasowe (luzem) 14.0/65-16 | |
| Koło zapasowe (luzem) 400/60-15,5 | |
| Trójkąt wyróżniający pojazdy wolno poruszające się | |
| Ślimak wyładowczy do ziarna** | |
| Rynna zsypowa tylna na całej szerokości przyczepy | |
| Komplet wieszaków ścian do podtrzymania ścian w pozycji częściowo otwartej w celu transportu bel *** | |
| Amortyzator spadku ziemniaków w formie zawieszonych pasów gumowych – 2 komplety po 1,8m długości zamontowane do nadstaw ( konieczność wyposażenia przyczepy w nadstawy) | |
| *nie występuje, gdy zamontowany jest balkon | |
| **zamontowany na tylnej ścianie, dwusegmentowy, składany, z wciągarką mechaniczną, z napędem ślimaka hydraulicznym, z zapotrzebowaniem na olej 30 L/min | |
| *** Zastosowanie dopuszczalne tylko po drogach wewnętrznych dojazdowych do gruntów rolnych |
