Narzędziownia

Narzędziownia – TN jako dział firmy PRONAR Sp.z o.o. powstał w 1996 roku. Pierwszym etapem działalności było wykonanie oprzyrządowania na potrzeby powstającego Wydziału Kół Tarczowych – WKT, który swoją działalność rozpoczął w 1997 roku.

Wraz z intensywnym rozwojem możliwości produkcyjnych WKT, Narzędziownia pozyskiwała nowe obrabiarki, które umożliwiły wprowadzenie nowych technologii w zakresie wykonawstwa oprzyrządowania i kompletnych linii technologicznych.

Kolejne lata rozwoju firmy Pronar – powstawanie nowych wydziałów i zakładów, były również latami rozwoju TN.

Dziś możemy pochwalić się nowoczesnymi obrabiarkami i narzędziami oraz wyspecjalizowaną kadrą inżynierską kierującą zespołem doświadczonych pracowników .

Pracujemy w środowisku SAP oraz korzystamy z oprogramowania Solid Edge, AutoCad Mechanical, Mastercam.

Zapraszamy do zapoznania się z naszą pełną ofertą i zachęcamy do współpracy .

  • Obróbka skrawaniem stali narzędziowych, konstrukcyjnych, metali nieżelaznych oraz tworzyw sztucznych na obrabiarkach sterowanych numerycznie jak również konwencjonalnych.
  • Wykonanie oprzyrządowania do obróbki plastycznej – dziurkowniki, tłoczniki, okrojniki.
  • Obróbka elektroerozyjna.
  • Obróbka cieplna stali.
  • Demagnetyzacja detali.
  • Wyważanie dynamiczne detali.
  • Odprężanie wibracyjne i termiczne konstrukcji spawanych i detali.
  • Budowa i uruchomienie urządzeń w/g własnych projektów.
  • Wykonanie przyrządów spawalniczych w/g powierzonych projektów.
  • Wykonanie maszyn i urządzeń w/g powierzonych projektów.
  • Wykonanie linii technologicznych w/g powierzonych projektów.
  • Wykonanie stanowisk badawczych w/g powierzonych projektów.
  • Wykonanie rolek profilujących,wałów walcarek, rolek do zagniatarek.
  • Wykonanie kół zębatych na zamówienie.
  1. Frezarki

    VMC 2600

    Centrum obróbcze VMC 2600, sterowanie Mitsubishi M800
    Przejazd w osi X – 2600 mm
    Przejazd w osi Y – 1020 mm
    Przejazd w osi Z – 1070
    Odległość wrzeciono-stół –100-1170
    Wymiar stołu – 1000×2600 mm
    Max. waga obrabianego detalu – 3000 kg
    Max. Obroty – 7000 obr/min
    Max. Posuw – 10000 mm/min
    Max. Posuw roboczy (skrawania) – 7000 mm/min

    Centrum obróbcze VMC 2600, sterowanie Mitsubishi M800



    BMC 2622

    Centrum obróbcze BMC 2622, sterowanie Mitsubishi M80
    Przejazd w osi X – 2600 mm
    Przejazd w osi Y – 2200 mm
    Przejazd w osi Z – 1100 mm
    Odległość wrzeciono-stół – 200-1300
    Wymiar stołu – 2500×2100 mm
    Max. waga obrabianego detalu – 11000 kg
    Max. Obroty – 4000 obr/min
    Max. Posuw (oś X/Y/Z) – 20000/20000/15000 mm/min
    Max. Posuw roboczy (skrawania) – 10000 mm/min

    Centrum obróbcze BMC 2622, sterowanie Mitsubishi M80



    VMC 1688

    Centrum obróbcze VMC 1688, sterowanie Mitsubishi M80
    Przejazd w osi X – 1600 mm
    Przejazd w osi Y – 880 mm
    Przejazd w osi Z – 900 mm
    Odległość wrzeciono-stół – 220-1120
    Wymiar stołu – 1800×950 mm
    Max. waga obrabianego detalu – 2500 kg
    Max. Obroty – 8000 obr/min
    Max. Posuw (oś X/Y/Z) – 20000/20000/15000 mm/min
    Max. Posuw roboczy (skrawania) – 10000 mm/min

    Centrum obróbcze VMC 1688, sterowanie Mitsubishi M80



    VMC 116B

    Centrum obróbcze VMC 116B, sterowanie Mitsubishi M80
    Przejazd w osi X – 1100 mm
    Przejazd w osi Y – 600 mm
    Przejazd w osi Z – 785 mm
    Odległość wrzeciono-stół – 150-935
    Wymiar stołu – 1250×600 mm
    Max. waga obrabianego detalu – 1200 kg
    Max. Obroty – 8000 obr/min
    Max. Posuw (oś X/Y/Z) – 24000/24000/20000 mm/min
    Max. Posuw roboczy (skrawania) – 10000 mm/min

    Centrum obróbcze VMC 116B, sterowanie Mitsubishi M80



    Frezarka Konsolowa x5750

    Przejazd w osi X – 1400 mm
    Przejazd w osi Y – 700 mm
    Przejazd w osi Z – 500 mm
    Odległość wrzeciono-stół – 50-550 mm
    Wymiar stołu – 500x1600mm
    Max. waga obrabianego detalu – 1800 kg
    Max. Obroty – 1800 obr/min
    Max. Posuw (oś X/Y/Z) – 2540/2540/1700 mm/min
    Max. Posuw roboczy-skrawania (oś X/Y/Z) – 1000/1000/500 mm/min

    Frezarka Konsolowa x5750



    Frezarka-2k636

    Przejazd w osi X – 1400 mm
    Przejazd w osi Y – 1600 mm
    Przejazd w osi Z – 1300 mm
    Odległość wrzeciono-stół – 0-1300 mm
    Wymiar stołu – 1600×1800 mm
    Max. waga obrabianego detalu – 8000 kg
    Max. obroty-1250 obr/min
    Max. posuw- 1150mm/min



    Centrum obróbcze VMC 3225L, sterowanie Mitsubishi M70

    Przejazd w osi X – 3100 mm
    Przejazd w osi Y – 2700 mm
    Przejazd w osi Z – 1000 mm
    Odległość wrzeciono-stół – 150-1150 mm
    Rozstaw kolumn – 2770 mm
    Wymiar stołu – 3000×2600 mm
    Max. waga obrabianego detalu – 12000 kg
    Max. Obroty – 12000 obr/min
    Max. Posuw – 7500 mm/min
    Centrum obróbcze VMC-3225L



    Centrum obróbcze VMC 1160S, sterowanie Mitsubishi M70

    Przejazd w osi X – 1100 mm
    Przejazd w osi Y – 600 mm
    Przejazd w osi Z – 600 mm
    Odległość wrzeciono-stół – 160-760 mm
    Wymiar stołu – 1260×550 mm
    Max. waga obrabianego detalu – 1000 kg
    Max. Obroty – 8000 obr/min
    Max. Posuw – 10000 mm/min
    Centrum obróbcze VMC 1160S



    Centrum obróbcze VMC 1570S, sterowanie Mitsubishi M70

    Przejazd w osi X – 1500 mm
    Przejazd w osi Y – 700 mm
    Przejazd w osi Z – 650 mm
    Odległość wrzeciono-stół – 150-800 mm
    Wymiar stołu – 1650×600 mm
    Max. waga obrabianego detalu – 2000 kg
    Max. Obroty – 8000 obr/min
    Max. Posuw – 10000 mm/min
    Centrum obróbcze VMC 1570S



    Centrum obróbcze VMC 1570S, sterowanie Mitsubishi M700

    Przejazd w osi X – 1500 mm
    Przejazd w osi Y – 700 mm
    Przejazd w osi Z – 650 mm
    Odległość wrzeciono-stół – 150-800 mm
    Wymiar stołu – 1650×600 mm
    Max. waga obrabianego detalu – 2000 kg
    Max. Obroty – 8000 obr/min
    Max. Posuw – 10000 mm/min
    4/5ta obrotowa oś, średnica stołu – Ø320mm
    4/5ta obrotowa oś, max. Waga detalu w pionie – 60kg
    4/5ta obrotowa oś, max. Waga detalu w 60-90stop. – 40kg
    Centrum obróbcze VMC 1570S



    Frezarka 65A60, sterowanie Sinumerik 802C

    Przejazd w osi X – 1600 mm
    Przejazd w osi Y – 600 mm
    Przejazd w osi Z – 750 mm
    Odległość wrzeciono-stół – 1-650 mm
    Wymiar stołu – 1650×600 mm
    Max. waga obrabianego detalu – 2000 kg
    Max. Obroty – 1200 obr/min
    Max. Posuw – 1200 mm/min
    Frezarka 65A60, sterowanie Sinumerik 802C



    Frezarka 65A60

    Przejazd w osi X – 1600 mm
    Przejazd w osi Y – 600 mm
    Przejazd w osi Z – 750 mm
    Odległość wrzeciono-stół – 1-650 mm
    Wymiar stołu – 1650×600 mm
    Max. waga obrabianego detalu – 2000 kg
    Max. Obroty – 1200 obr/min
    Max. Posuw – 1200 mm/min
    Frezarka 65A60



    Frezarka FPU-2250

    Przejazd w osi X – 1750 mm
    Przejazd w osi Y – 650 mm
    Przejazd w osi Z – 860 mm
    Odległość wrzeciono-stół – 100-860 mm
    Wymiar stołu – 640×2240 mm
    Max. waga obrabianego detalu – 1500 kg
    Max. Obroty – 630 obr/min
    Max. Posuw – 500 mm/min
    Frezarka FPU-2250



    Frezarka HECKERT – 4 sztuki

    Przejazd w osi X – 1190 mm
    Przejazd w osi Y – 450 mm
    Przejazd w osi Z – 425 mm
    Odległość wrzeciono-stół – 10-425 mm
    Wymiar stołu – 1600×400 mm
    Max. waga obrabianego detalu – 1500 kg
    Max. Obroty – 1800 obr/min
    Max. Posuw – 800 mm/min
    Frezarka HECKERT



    Frezarka FND – 3 sztuki

    Przejazd w osi X – 580 mm
    Przejazd w osi Y – 410 mm
    Przejazd w osi Z – 430 mm
    Odległość wrzeciono-stół – 0-430 mm
    Wymiar stołu – 900×315 mm
    Max. waga obrabianego detalu – 300 kg
    Max. Obroty – 1800 obr/min
    Max. Posuw – 500 mm/min
    Frezarka FND



    Frezarka RAMBAUDI

    Przejazd w osi X – 1000 mm
    Przejazd w osi Y – 650 mm
    Przejazd w osi Z – 500 mm
    Przejazd belki poziomej – 0-400 mm
    Odległość wrzeciono-stół – 0-500 mm
    Wymiar stołu – 1300×300 mm
    Max. waga obrabianego detalu – 150 kg
    Zakres obrotów dla frezowania – 65-2375 min¯¹
    Zakres obrotów dla wiercenia – 130-4750 min¯¹
    Posuw przyśpieszony- 400 mmxmin¯¹
    Frezarka RAMBAUDI



    Frezarka FXH32A

    Przejazd w osi X – 900 mm
    Przejazd w osi Y – 340 mm
    Przejazd w osi Z – 480 mm
    Odległość wrzeciono-stół – 0-480 mm
    Wymiar stołu – 1250×315 mm
    Max. waga obrabianego detalu – 350 kg
    Max. Obroty – 1000 obr/min
    Max. Posuw – 1120 mm/min
    Frezarka FXH32A



    Frezarka FSS250

    Przejazd w osi X – 690 mm
    Przejazd w osi Y – 220 mm
    Przejazd w osi Z – 380 mm
    Odległość wrzeciono-stół – 10-390 mm
    Wymiar stołu – 1000×250 mm
    Max. waga obrabianego detalu – 300 kg
    Max. Obroty – 2800 obr/min
    Max. Posuw – 1000 mm/min
    Frezarka FSS250



    Frezarka 6R83

    Przejazd w osi X – 1000 mm
    Przejazd w osi Y – 300 mm
    Przejazd w osi Z – 340 mm
    Odległość wrzeciono-stół – 0-340 mm
    Wymiar stołu – 1600×400 mm
    Max. waga obrabianego detalu – 300 kg
    Max. Obroty – 1460 obr/min
    Max. Posuw – 1250 mm/min
    Frezarka 6R83



    Frezarka 6T12

    Przejazd w osi X – 800 mm
    Przejazd w osi Y – 270 mm
    Przejazd w osi Z – 420 mm
    Odległość wrzeciono-stół – 30-450 mm
    Wymiar stołu – 1250×320 mm
    Max. waga obrabianego detalu – 400 kg
    Max. Obroty – 1600 obr/min
    Max. Posuw – 160 mm/min
    Frezarka 6T12



    Frezarka obwiedniowa 5B 312 – 2 sztuki

    Maksymalna średnica P.O.:
    -koła o zębach skośnych β=30° – 200 mm
    -koła o zębach skośnych β=45° – 180 mm
    -koła o zębach prostych – 320 mm
    Maksymalne przemieszczenia stołu przy nacinaniu:
    -koła o zębach skośnych β=30° – 110 mm
    -koła o zębach skośnych β=45° – 90 mm
    -koła o zębach prostych – 160 mm
    Maksymalny moduł – 6
    Minimalna liczba nacinanych zębów – 6
    – zakres odległości osi frezu od osi P.O. – 65-200 mm
    Frezarka obwiedniowa 5B 312



    Dłutownica 3D 430

    Przesuw stołu w osi X – 650 mm
    Przesuw stołu w osi Y – 510 mm
    Suw dłutaka – 120-320 mm
    Wysięg dłutaka – 615 mm
    Odległość prowadnice dłutaka -stół – 500 mm
    Maksymalna wysokość P.O.:
    – dłutowaniu pow. zewnętrznej – 500 mm
    – dłutowaniu pow. wewnętrznej – 250 mm
    Największy przekrój noża – 32×20 mm
    Dłutownica 3D 430



    Wiertarko – frezarka CWCA 80

    Przejazd w osi X – 1000 mm
    Przejazd w osi Y – 800 mm
    Przejazd w osi Z – 750 mm
    Odległość wrzeciono-stół – 0-750 mm
    Wymiar stołu – 900×1000 mm
    Max. waga obrabianego detalu – 2000 kg
    Max. Obroty – 618 obr/min
    Max. Posuw – 5400 mm/min
    Średnica wrzeciona – 80 mm
    Największa średnica wytaczania – 450 mm
    Stół obrotowy
    Wiertarko - frezarka CWCA 80



    Wiertarka współrzędnościowa 2D450

    Szerokość powierzchni roboczej stołu – 630 mm
    Długość powierzchni roboczej stołu 1120 mm
    Przemieszczenia stołu – 630×1000 mmxmm
    Odległość czoła wrzeciona do stołu – 200 –830 mm
    Przemieszczenia w osi „Z”:
    – głowicy wrzeciona – 710 mm
    – tulei wrzeciona – 270 mm
    Stożek wewnętrzny wrzeciona -metryczny – „45”
    Maksymalna średnica:
    – wiercenia w pełnym materiale stalowym – 30 mm
    – roztaczania – 10-250 mm
    Masa obrabianego detalu – 600 kg
    Dokładność ustawienia współrzędnych – 0,001 mm
    Wiertarka współrzędnościowa 2D450



    Wiertarka współrzędnościowa 2431

    Szerokość powierzchni roboczej stołu – 320 mm
    Długość powierzchni roboczej stołu – 560 mm
    Przemieszczenia stołu – 200×400 mm
    Odległość osi wrzeciona do kolumny – 375 mm
    Odległość czoła wrzeciona do stołu – 120 – 500 mm
    Przemieszczenia w osi „Z”:
    – głowicy wrzeciona – 230 mm
    – tulei wrzeciona – 150 mm
    Stożek wewnętrzny wrzeciona [Morse’a] – 3
    Stożek zewnętrzny [Φ/>] – 60/7:24
    Maksymalna średnica:
    – wiercenia w pełnym materiale stalowym – 18 mm
    – roztaczania – 125 mm
    Masa obrabianego detalu – 250 kg
    Dokładność ustawienia współrzędnych – 0,002 mm
    Wiertarka współrzędnościowa 2431



    Wiertarka WRA 633

    Powierzchnia robocza podstawy – 2145×1140 mm
    Odległość wrzeciono-powierzchnia podstawy – 440 – 1780 mm
    Wysięg wrzeciona – 335 – 2000 mm
    Wysuw wrzeciona – 400 mm
    Max. średnice dla stali konst. zw. jakości:
    – wiercenia przy posuwie s=0,4mm/obr. i n=100 – 63 mm
    – wiercenia przy posuwie s=0,32mm/obr. i n=71 – 75 mm
    – gwintowania – M56 mm
    Gniazdo wrzeciona – stożek Morse’a [Nr] – 5
    Wiertarka WRA 63
  2. Tokarki
    Tokarka FCL-38Y sterowanie FANUC 0i-TF

    Długość toczenia – 1145 mm
    Max. średnica toczenia – 500 mm
    Zakres osi Y: +/- 80mm
    Max. średnica prześwitu nad łożem- 840 mm
    Max. średnica prześwitu nad suportem – 670 mm
    Prędkość obrotowa wrzeciona min/max – 2-1600 obr/min

    Tokarka FCL-38Y sterowanie FANUC 0i-TF



    Tokarka FCL-3622 sterowanie FANUC 0i-TF

    Długość toczenia – 2185 mm
    Max. średnica toczenia -570 mm
    Max. średnica prześwitu nad łożem- 770 mm
    Max. średnica prześwitu nad suportem – 590 mm
    Prędkość obrotowa wrzeciona min/max – 2-3500 obr/min

    Tokarka FCL-3622 sterowanie FANUC 0i-TF



    Tokarka uniwersalna DY 660Gx3000

    Długość toczenia – 3000 mm
    Max. średnica toczenia nad łożem – 660 mm
    Max. średnica toczenia nad suportem – 410 mm
    Prędkość obrotowa wrzeciona min/max – 25-1250 obr/min



    Tokarka uniwersalna DY 660Gx4000

    Długość toczenia – 4000 mm
    Max. średnica toczenia nad łożem – 660 mm
    Max. średnica toczenia nad suportem – 410 mm
    Prędkość obrotowa wrzeciona min/max – 25-1250 obr/min



    Tokarka karuzelowa 1512 CNC sterowanie SINUMERIC 840D

    Średnica stołu – 1120 mm
    Największa średnica toczenia – 1250 mm
    Największa wysokość detalu – 1000 mm
    Liczba suportów – 1+1
    Górny z głowicą rewolwerową 1
    Prędkość obrotowa wrzeciona min / max – 5-180
    Max. waga obrabianego detalu dla 5-160 obr/min – 4000 kg
    Tokarka karuzelowa 1512 CNC sterowanie SINUMERIC 840D

    Tokarka karuzelowa 1M553

    Średnica stołu – 2100 mm
    Największa średnica toczenia – 2200 mm
    Największa wysokość detalu -1400 mm
    Max. waga obrabianego detalu – 10000kg
    Prędkość obrotowa wrzeciona min/max – 0-53obr/min
    Tokarka karuzelowa 1M553

    Tokarka uniwersalna 1M65

    Długość toczenia – 2800 mm
    Max. średnica toczenia nad łożem – 1000 mm
    Max. średnica toczenia nad suportem – 600 mm
    Max. waga obrabianego detalu – 5000 kg
    Prędkość obrotowa wrzeciona min/max – 5-500 obr/min
    Tokarka uniwersalna 1M65

    Tokarka TUR 63SN sterowanie SINUMERIC 802C

    Długość toczenia – 1000 mm
    Max. średnica toczenia nad łożem – 630 mm
    Max. średnica toczenia nad suportem – 350 mm
    Prędkość obrotowa wrzeciona min/max – 2-1250 obr/min
    Tokarka TUR 63SN sterowanie SINUMERIC 802C

    Tokarka uniwersalna 1M63 B – 2 sztuki

    Długość toczenia – 2800 mm
    Max. średnica toczenia nad łożem – 630 mm
    Max. średnica toczenia nad suportem – 350 mm
    Prędkość obrotowa wrzeciona min/max – 10-1250 obr/min
    Tokarka uniwersalna 1M63 B

    Tokarka uniwersalna 1M63

    Długość toczenia – 600 mm
    Max. średnica toczenia nad łożem – 630 mm
    Max. średnica toczenia nad suportem – 350 mm
    Prędkość obrotowa wrzeciona min/max – 10-1250 obr/min
    Tokarka uniwersalna 1M63

    Tokarka uniwersalna M163

    Długość toczenia – 1260 mm
    Max. średnica toczenia nad łożem – 630 mm
    Max. średnica toczenia nad suportem – 350 mm
    Prędkość obrotowa wrzeciona min/max – 10-1250 obr/min
    Tokarka uniwersalna M163



    Tokarka uniwersalna TUJ 48

    Długość toczenia – 1500 mm
    Max. średnica toczenia nad łożem – 480 mm
    Max. średnica toczenia nad suportem – 300 mm
    Prędkość obrotowa wrzeciona min/max – 10-1250 obr/min
    Tokarka uniwersalna TUJ 48



    Tokarka uniwersalna 16B16K

    Długość toczenia – 750 mm
    Max. średnica toczenia nad łożem – 360 mm
    Max. średnica toczenia nad suportem – 180 mm
    Prędkość obrotowa wrzeciona min/max – 20-2000 obr/min
    Tokarka uniwersalna 16B16K



    Tokarka uniwersalna TUR560

    Długość toczenia – 1500 mm
    Max. średnica toczenia nad łożem – 560 mm
    Max. średnica toczenia nad suportem – 350 mm
    Prędkość obrotowa wrzeciona min/max – 10-1250 obr/min
    Tokarka uniwersalna TUR560



    Tokarka uniwersalna DY 510Gx1600Pro – 2 sztuki

    Długość toczenia – 1600 mm
    Max. średnica toczenia nad łożem – 510 mm
    Max. średnica toczenia nad suportem – 320 mm
    Prędkość obrotowa wrzeciona min/max – 36-2000 obr/min
    Tokarka uniwersalna DY 510Gx1600Pro



  3. Szlifierki
    Szlifierka płaszczyznowa ESG-3280adc

    Maksymalna szerokość szlifowania – 815 mm
    Maksymalna długość szlifowania – 2035 mm
    Wysokość szlifowania – 517,5 mm
    Odległość osi wrzeciona do pow. Stołu – 202,5-720 mm
    Max. waga detalu – 1800 kg

    Szlifierka płaszczyznowa ESG-3280adc



    Szlifierka do wałków M1432B/1500

    Maksymalna średnica szlifowania zewn. – 320 mm
    Średnica szlifowania otworów – 16-125 mm
    Maksymalna długość szlifowania zewn. – 1500 mm
    Maksymalna długość szlifowania wewn. – 125 mm
    Maksymalny ciężar obrabianego przedmiotu – 150 kg
    Obrót płyty wrzeciennika – +90°
    Szlifierka 3D721 CNC sterowanie SIEMENS



    Szlifierka 3D721 CNC sterowanie SIEMENS

    Maksymalna szerokość szlifowania – 270 mm
    Maksymalna długość szlifowania – 500 mm
    Wysokość szlifowania – 350 mm
    Odległość osi wrzeciona do pow. Stołu – 150-500 mm
    Max. waga detalu – 400 kg
    Szlifierka 3D721 CNC sterowanie SIEMENS



    Szlifierka do płaszczyzn 3Ł722A

    Szerokość szlifowania – 5-40-320-400 mm
    Długość szlifowania – 10-50-1250 mm
    Wysokość szlifowania – 3-280-400 mm
    Odległość osi wrzeciona do pow. Stołu – 210-625 mm
    Max. waga detalu – 400 kg
    Szlifierka do płaszczyzn 3Ł722A



    Szlifierka do płaszczyzn 3Ł722W

    Szerokość szlifowania – 5-40-320-400 mm
    Długość szlifowania – 10-50-1250 mm
    Wysokość szlifowania – 3-280-400 mm
    Odległość osi wrzeciona do pow. Stołu – 210-625 mm
    Max. waga detalu – 400 kg
    Szlifierka do płaszczyzn 3Ł722W



    Szlifierka do płaszczyzn 3G 71

    Maksymalna szerokość szlifowania – 200 mm
    Maksymalna długość szlifowania – 630 mm
    Wysokość szlifowania – 320 mm
    Odległość osi wrzeciona do pow. Stołu – 80-450 mm
    Max. waga detalu – 320 kg
    Szlifierka do płaszczyzn 3G 71



    Szlifierka do wałków SWA25A

    Maksymalna średnica szlifowania zewn. – 250 mm
    Maksymalna średnica szlifowania wewn. – 20-200 mm
    Maksymalna długość szlifowania zewn. – 1200 mm
    Maksymalna długość szlifowania wewn. – 150 mm
    Maksymalna średnica przedmiotu w okularze. – 80 mm
    Skręt wrzeciennika ściernicy – 360°
    Skręt wrzeciennika przedmiotu obrabianego – +/-90°
    Szlifierka do wałków SWA25A



    Szlifierka do otworów SOC100

    Średnica szlifowanego otworu – 12-100 mm
    Max. średnica szlifowanego przedmiotu:
    – z osłoną – 240 mm
    – bez osłony z urz do szlif czół – 350 mm
    – bez osłon i wyposażenia – 500 mm
    – Maksymalna długość szlifowania wewn.- 130 mm
    -skręt wrzeciennika P.O. – 10°
    Szlifierka do otworów SOC100



    Szlifierka uniwersalna SIP200X315 – 2 sztuki

    Średnica szlifowanego otworu – 12-100 mm
    Maksymalna średnica szlifowania czołowego – 500 mm
    Maksymalna średnica szlifowania wewn. – 315 mm
    Maksymalna długość szlifowania wewn. – 400 mm
    Max. średnica szlifowanego przedmiotu – 600 mm
    Skręt wrzeciennika P.O. – 30°
    Szlifierka uniwersalna SIP200X315



    Szlifierka do wałków 3M151B

    Średnica szlifowania zewn. – 10-200 mm
    Maksymalna długość szlifowania zewn. – 700 mm
    Maksymalna waga P.O. – 55 kg
    Skręt stołu przedmiotu obrabianego – +3/-10°
    Szlifierka do wałków 3M151B



    Szlifierka narzędziowa NUA-25HC

    Powierzchnia robocza stołu – 915×135 mm
    Max. odległość kłów – 485 mm
    Wznios kłów – 125 mm
    Przesuw wzdłużny stołu:
    – ręczny – 410 mm
    – hydrauliczny – 360 mm
    Ruch poprzeczny stołu – 230 mm
    Odległość osi ściernicy od stołu – 90-355 mm
    Skręt wrzeciona ściernicy – (+/-)173°
    Maksymalna waga P.O. – 45 kg
    Szlifierka narzędziowa NUA-25HC
  4. Obrabiarki elektroerozyjne
    Elektroerozyjna wycinarka drutowa Sodick ALC600G

    Maksymalne wymiary detalu – 800×570×340 (natrysk) mm
    – 800x570x280 (w zanurzeniu) mm
    Maksymalne przemieszczenia – 600×400×350 mm
    Dodatkowe osie (UxV) – 150×150 mm
    Maksymalny ciężar detalu – 1000 kg
    Maksymalny kąt cięcia stożka (przy 130mm) – +/-25 deg
    Dokładność obróbki:
    – osi X – (+/-) 0,015 mm
    – osi Y – (+/-) 0,015 mm
    – osi Z – (+/-) 0,015 mm
    Maksymalna prędkość podawania drutu – 420 mm/s
    Elektroerozyjna wycinarka drutowa Sodick ALC600G



    Elektroerozyjna wycinarka drutowa Prompt PS-650

    Powierzchnia robocza – 500×650 mm
    Maksymalne przemieszczenia – 400×500 mm
    Maksymalny wysokość detalu – 400 mm
    Maksymalny kąt cięcia stożka – 6 deg
    Maksymalna masa P.O. – 400 kg
    Dokładność obróbki:
    – osi X – (+/-) 0,025 mm
    – osi Y – (+/-) 0,025 mm
    Maksymalna wydajność cięcia – 100 mm²/min
    Elektroerozyjna wycinarka drutowa Prompt PS-650



    Elektrodrążarka wgłębna 4K722A

    Powierzchnia robocza – 400×630 mm
    Maksymalne przemieszczenia – 250×400 mm
    Maksymalny poziom cieczy roboczej – 300 mm
    Dokładność pozycjonowania:
    – osi X – (+/-) 0,005 mm
    – osi Y – (+/-) 0,005 mm
    – osi Z – (+/-) 0,02 mm
    Maksymalna wydajność drążenia – 200 mm³/s
    Zakres uzyskiwanych chropowatości – 1-40 Ra μm
    Elektrodrążarka wgłębna 4K722A



    Elektroerozyjna wycinarka drutowa GS 405B – 2 sztuki

    Powierzchnia robocza – 510×780 mm
    Maksymalne przemieszczenia – 400×500 mm
    Maksymalny wysokość detalu – 400 mm
    Maksymalny kąt cięcia stożka – 6 deg
    Maksymalna masa P.O. – 400 kg
    Dokładność obróbki:
    – osi X – (+/-) 0,025 mm
    – osi Y – (+/-) 0,025 mm
    Maksymalna wydajność cięcia – 100 mm²/min
    Elektroerozyjna wycinarka drutowa GS 405B



    Elektroerozyjna wycinarka drutowa GS 8010

    Powierzchnia robocza – 1000×1400 mm
    Maksymalne przemieszczenia – 800×1000 mm
    Maksymalny wysokość detalu – 500 mm
    Maksymalny kąt cięcia stożka – 6 deg
    Maksymalna masa P.O. – 3000 kg
    Dokładność obróbki:
    – osi X – (+/-) 0,025 mm
    – osi Y – (+/-) 0,025 mm
    Maksymalna wydajność cięcia – 100 mm²/min
    Elektroerozyjna wycinarka drutowa GS 8010
  5. Piece hartownicze
    Piec POK 75

    Moc elementów grzejnych – 100 kW
    Maksymalne wymiary użytkowe komór grzejnych:
    -szerokość – 1100 mm
    -długość – 1700 mm
    -wysokość – 650 mm
    Temperatura znamionowa – 1000°C
    Dopuszczalna masa wsadu – 1000 kg



    Piec POK 74 – 2 sztuki

    Moc elementów grzejnych – 80 kW
    Maksymalne wymiary użytkowe komór grzejnych:
    -szerokość – 800 mm
    -długość – 1300 mm
    -wysokość – 550 mm
    Temperatura znamionowa – 1000°C
    Dopuszczalna masa wsadu – 750 kg



    Piec POK 71

    Moc elementów grzejnych – 20 kW
    Maksymalne wymiary użytkowe komór grzejnych:
    -szerokość – 300 mm
    -długość – 650 mm
    -wysokość – 250 mm
    Temperatura znamionowa – 1000°C
    Dopuszczalna masa wsadu – 200 kg



    Piec KS800

    Moc elementów grzejnych – 37 kW
    Maksymalne wymiary użytkowe komór grzejnych:
    -szerokość – 400 mm
    -długość – 800 mm
    -wysokość – 300 mm
    Temperatura znamionowa – 1400°C
    Dopuszczalna masa wsadu – 400 kg

    Piec_POK75_narzędziownia

  6. Demagnetyzer
    Demagnetyzer

    Prąd znamionowy – 25 A
    Zainstalowana moc – 30 kVA
    Częstotliwość demagnetyzacji – 30-50 Hz
    Prąd cewki – max 60 A
    Kontrola temperatury po przekroczeniu 70°C wewnątrz cewki
    Czas odmagnesowania – ok.10 sekund
    Czas obiegu przetwornicy – 0,5-10 sekund
    Maksymalne wymiary detalu:
    – średnica – 500 mm
    – wysokość – 300 mm
    Maks. obciążenie wózka – 350 kg
    Demagnetyzer
  7. Wyważarka dynamiczna
    Wyważarka dynamiczna

    Masa wyważanych detali – 3–300 kg
    Maksymalna średnica detalu – 1000/2000 mm
    Odległość podpór pryzmatycznych rolkowych:
    – minimalna – 75 mm
    – maksymalna podstawowa – 1250 mm
    – przedłużona – 2500 mm
    Wielkość niewyważenia szczątkowego – 0,1–0,5 μm
    Zakres bezstopniowych obrotów wyważania – 30-1200 obr/min
    Ciężar systemu wibracyjnego – 39,5 kg
    Wyważarka dynamiczna
  8. Zestaw do odprężania wibracyjnego
    Zestaw do odprężania wibracyjnego z konsolą sterującą VM120

    Zasilanie – 250 V / 50 Hz
    Prąd – 3,1 A
    Moc – 1,2 kW
    Poziom hałasu wibratora – 70 dB(A)
    Dwa kanały pomiaru i rejestracji przyspieszeń drgań z zakresem pomiarowym 500 m/s² RMS:
    – zakres – (+/-) 80 g (peak)
    – czułość nominalna – 100 mV/g
    Zakres sterowania obrotami wibratora – 130–12000 obr/min (2,2–200 Hz) z dokładnością 0,01 %
    Rejestracja warunków i przebiegu operacji odprężania na karcie SD
    Zestaw do odprężania wibracyjnego z konsolą sterującą VM120
  9. Przecinarki taśmowe
    Przecinarka do metalu PM 350

    Maksymalne przekroje ciętych materiałów:
    – okrągłe – 350 mm
    – kwadratowe – 330×330 mm
    – prostokątne – 450×120 mm
    – bez szczęk twardych – 500×100 mm
    pod kątem 45°
    – okrągłe – 200 mm
    – bez szczęk twardych – 220 mm
    – kwadratowe – 220×220 mm
    Wymiary taśmy tnącej – 27x09x3400
    Szybkości taśmy tnącej – 48-61-77 m/min
    Przecinarka do metalu PM 350

    Przecinarka taśmowa SAM 400×580

    Maksymalne przekroje ciętych materiałów:
    – okrągłe – 400 mm
    – kwadratowe – 400×400 mm
    – prostokątne – 400×580 mm
    pod kątem 45°
    – okrągłe – 350 mm
    – kwadratowe – 350×350 mm
    pod kątem 60°
    – okrągłe – 250 mm
    – kwadratowe – 250×250 mm
    – prostokątne – 250×350 mm
    Wymiary taśmy tnącej – 4650×34×1,1 mm

    Przecinarka taśmowa SAM 400x580

    Przecinarka do metalu STG330GANC

    Maksymalne przekroje ciętych materiałów:
    – okrągłe – 330 mm
    – kwadratowe – 330×330 mm
    – prostokątne – 500×330 mm
    pod kątem 45°
    – okrągłe – 330 mm
    – kwadratowe – 340×300 mm
    pod kątem 45°
    – okrągłe – 230 mm
    – kwadratowe – 240×200 mm
    Wymiary taśmy tnącej – 4780×32(34)x1,1 mm
    Przecinarka do metalu STG330GANC
  10. Spawarki
    Spawarki – 10 sztuk

    Kühtreiber Powermig 500
    Zakres parametrów spawania – 30-450 A
    Cykl spawania 30% – 450 A
    Cykl spawania 60% – 4300 A
    Cykl spawania 100% – 310 A
    Prędkość podawania drutu 1-25m/min Standard – 0,5-20 m/min
    Spawarki
    Lorch MicorMIG
    Zakres parametrów spawania – 30-400 A
    Cykl spawania 45% – 400 A
    Cykl spawania 60% – 370 A
    Cykl spawania 100% – 300 A
    Sprawność – 87%
    Prędkość podawania drutu 1-25m/min
    Spawarki
    Lorch MicorTIG 200 DC
    Zakres parametrów spawania – 5-200 A
    Cykl spawania 25% – 200 A
    Cykl spawania 60% – 160 A
    Cykl spawania 100% – 140 A
    Sprawność – 83%
    Spawarki
  11. Wypalarki

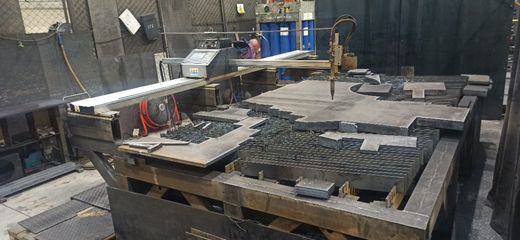

    Wypalarka

    Wymiary maksymalnego palenia – 1500×3000 mm
    Grubość ciętych detali – 16-300 mm
    Grubość przebicia – 40 mm
    Wypalarka
