Wóz asenizacyjny Pronar TG214

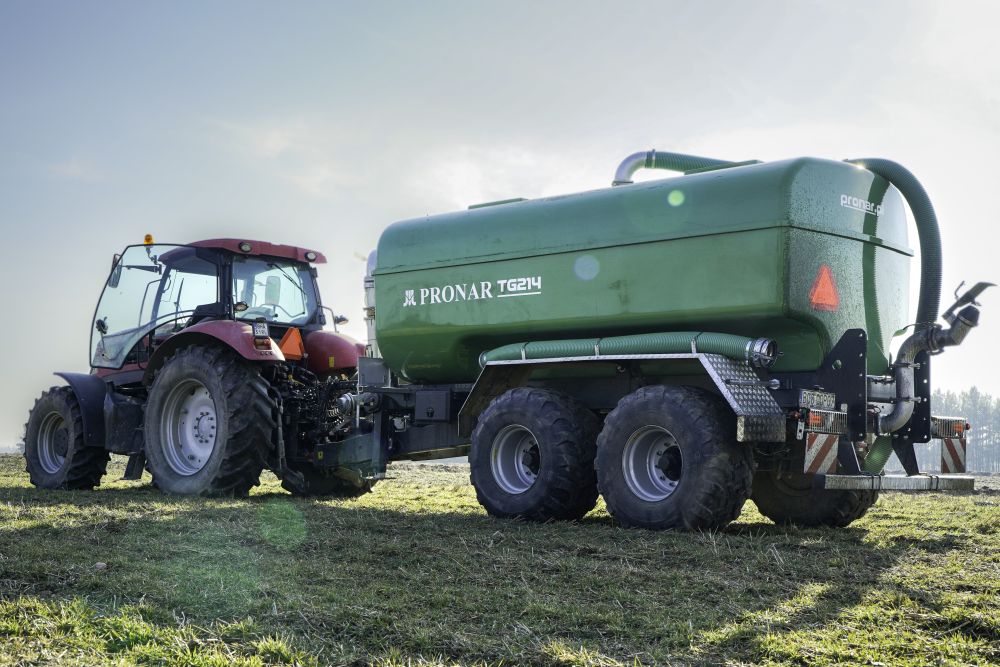

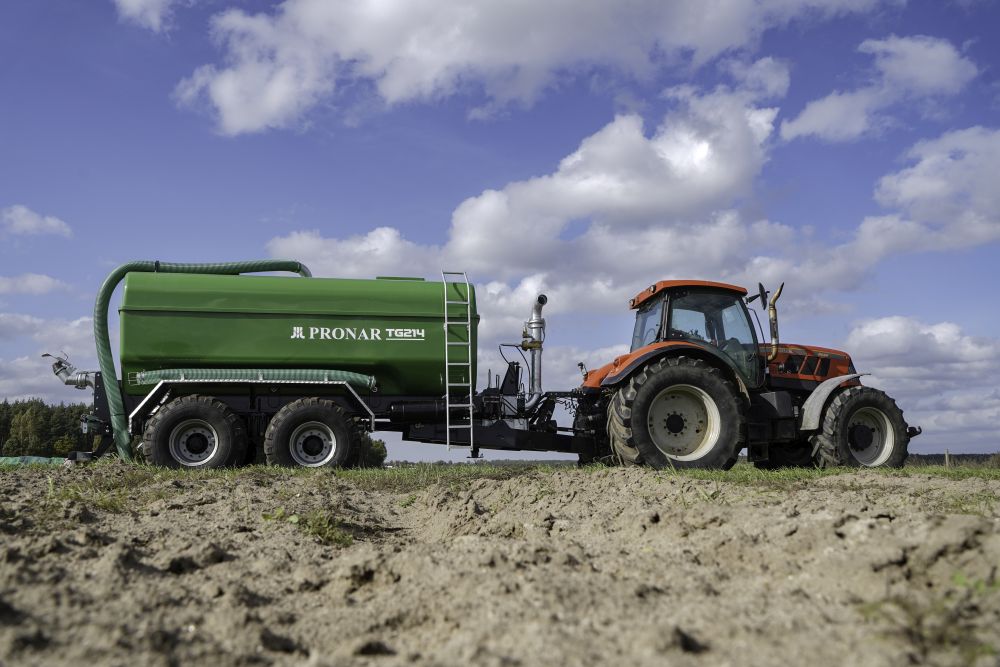

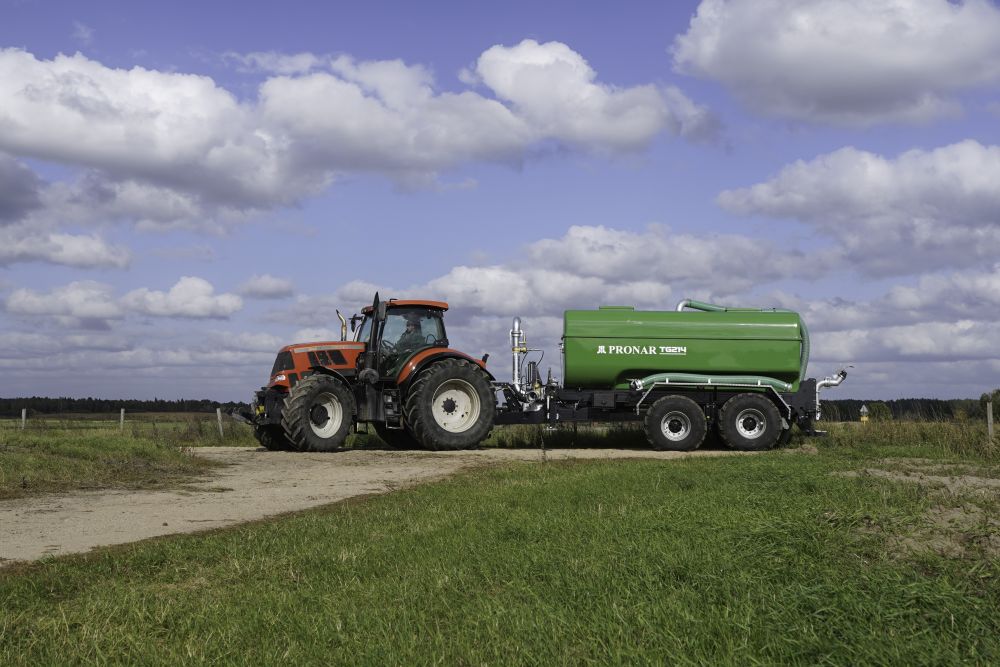

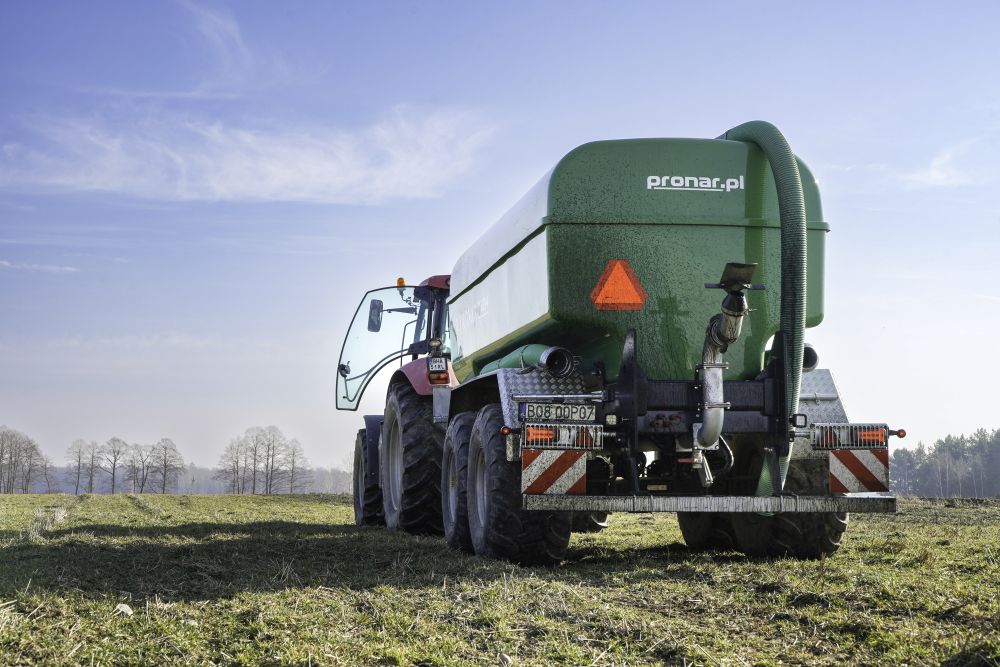

Wóz asenizacyjny PRONAR TG214 na podwoziu tandem o pojemności 14 tys. litrów. Zbiornik z tworzywa sztucznego powoduje obniżenie środka ciężkości całego wozu, co znacząco zwiększa stabilność podczas jazdy. Jest on również lżejszy, a dzięki specjalnej konstrukcji i zastosowaniu pompy śrubowej (kawitacyjnej) w zbiornikach tego typu nie powstają osady.

W wozach asenizacyjnych Pronar instalowane są pompy śrubowe, charakteryzujące się wysoką wydajnością przy praktycznie bezciśnieniowej pracy, co zapobiega powstawaniu tzw. piany, a w przypadku niekontrolowanego wzrostu ciśnienia – uszkodzeniom zbiornika. Atutem tego typu pomp, w porównaniu z tradycyjnymi pompami próżniowymi stosowanymi w wozach stalowych, jest sprawne zasysanie osadów (nawet dużej gęstości) z niżej położonych zbiorników.
Doskonałe właściwości kompozytu, z którego są produkowane zbiorniki, wynikają z zastosowania na skalę przemysłową innowacyjnej technologii infuzji próżniowej. Gwarantuje ona bardzo wysoką odporność laminatu, powtarzalność produkcji, a jednocześnie powstawanie produktu o wysokich walorach estetycznych i bardzo dobrych parametrach wytrzymałościowych.
Zbiorniki z kompozytu są również znacznie bardziej odporne na korozję, co jest niezwykle istotne przy pracy w silnie kwasowym środowisku. Poza tym, w wielkogabarytowe zbiorniki kompozytowe wozów asenizacyjnych Pronaru wbudowano wewnętrzne przegrody, które ograniczają jednoczesne przemieszczanie zbyt dużych ilości cieczy, gwarantując przez to stabilność i bezpieczeństwo transportu, zwłaszcza po drogach publicznych.

Dane techniczne wersji standard
Dopuszczalna masa całkowita: 21000 [kg]
Ładowność 15730 [kg]
Masa własna 5270 [kg]
Pojemność zbiornika: 14000 [l]
Wymiary zbiornika(dł./szer.wys.): 5050/2080/1830 [mm]
Wymiary gabarytowe(dł./szer.wys.): 8220/2550/3440 [mm]
Zawieszenie: boogie, resory piórowe
Obciążenie oka dyszla: 3000 [kg]
Rozmiar ogumienia: 560/60R22,5
Prędkość konstrukcyjna: 40 [km/h]
Minimalne zapotrzebowanie mocy ciągnika: 170 [KM]
System napełniania / opróżniania zbiornika: jednowirnikowa pompa ślimakowa
Obroty pracy WOM: 540 [obr/min]
Wydajność pompy ślimakowej: 4000 [l/min]
Szerokość robocza 12-15 [m]

Wyposażenie standardowe

    • Kompozytowy zbiornik zbrojony matami szklanymi z wewnętrznymi poprzecznymi przegrodami,
    • Jednowirnikowa pompa ślimakowa o wysokiej wydajności zasysania i rozrzucania napędzana z WOM ciągnika,
    • Zawór ssący 6″ (szybkozłącza Perrot i zasuwa z siłownikiem hydraulicznym) umieszczony z lewej strony wozu
    • Dwie rury ssące 6″ (szybkozłącza Perrot), każda o długości 4 metrów (jedna rura z koszem zabezpieczającym przed zasysaniem kamieni) umieszczone po obu stronach wozu (nad błotnikami)
    • Zawór 3-drogowy 6″ przełączający funkcje mieszania i rozlewania (z siłownikiem hydraulicznym)
    • Przewód odpowietrzający 6″

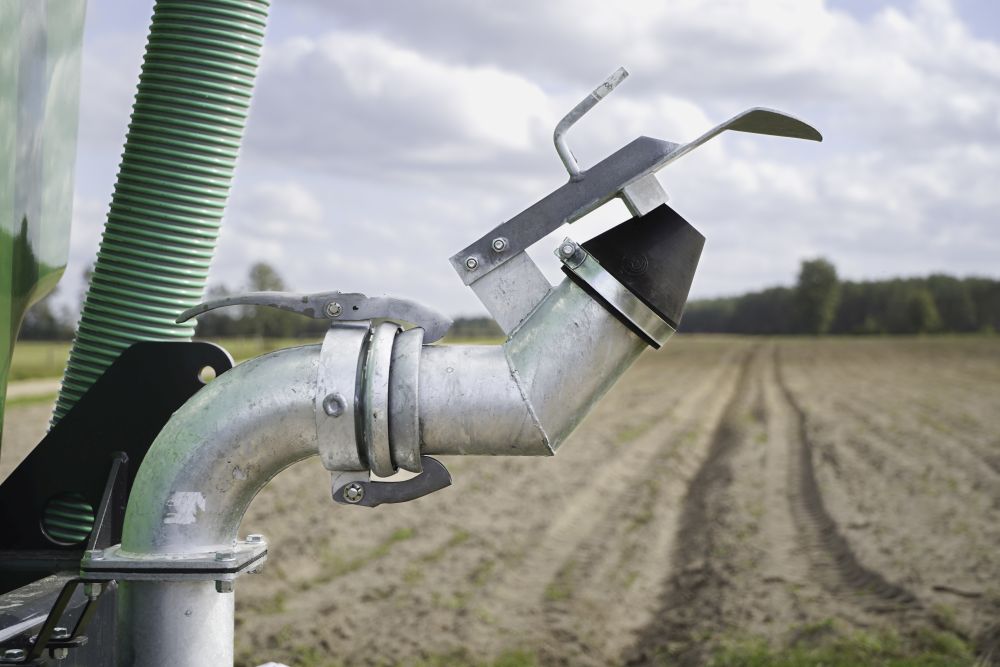

    • Rozlewacz udarowy (strumień jest kierowany w dół aby ograniczyć straty azotu)
    • Wskaźnik poziomu napełnienia beczki (na przedniej ścianie zbiornika)
    • Górne włazy (przykręcane, z gumową uszczelką)
    • Centralny układ hydrauliczny z układem zabezpieczeń elektrohydraulicznych,
      sterowany elektrycznie (za pomocą pulpitu), przewodowo z kabiny ciągnika,
      realizujący następujące funkcje:

– napełnianie
– mieszanie
– rozlewanie
– podnoszenie/opuszczanie przegubowego ramienia ssącego mechanizmu dokującego (wyposażenie opcjonalne)
– włączenie/wyłączenie świateł roboczych
– świetlna informacja na pulpicie o włączonych funkcjach centralnego układu hydraulicznego;

  • Dodatkowy zewnętrzny panel sterowniczy sterujący funkcjami ssanie/mieszanie
  • Przyczepa wymaga ciągnika z jedną parą wyjść hydrauliki zewnętrznej do zasilania Centralnego układu hydraulicznego
  • Wał przegubowo teleskopowy (zwykły), do podłączenia pompy ślimakowej z
    WOM ciągnika
  • Wzmocniona rama podwozia spawana z prostokątnych zamkniętych profili 250x100mm, ze stali konstrukcyjnej o podwyższonej wytrzymałości, (rama dostosowana do montażu opcjonalnego osprzętu rozlewającego zawieszanego na 3-punktowym układzie zawieszenia lub na sztywno)
  • Dyszel hydraulicznie amortyzowany z płynną regulacją wysokości do łączenia z dolnym zaczepem ciągnika (układ wymaga stałego podłączenia do jednej pary wyjść hydrauliki ciągnika)
  • Zaczep dyszla obrotowy z okiem 0SOmm, do łączenia z dolnym zaczepem ciągnika
  • Podpora dyszla teleskopowa z dwustopniową przekładnią
  • Zawieszenie bogie na resorach piórowych, z rozstawem osi 1480mm, z osiami sztywnymi o przekroju 120x120mm wyposażonymi w hamulce bębnowe o wymiarach 04O6xl2Omm
  • Instalacja hamulcowa pneumatyczna dwuprzewodowa z automatycznym (ALB) regulatorem siły hamowania
  • Postojowy hamulec ręczny z korbą
  • Instalacja oświetlenia 12V (LED), z hermetycznymi połączeniami, z oświetleniem obrysowym
  • Dwa światła robocze z tyłu
  • Tylne lampy oświetleniowe z kratkami zabezpieczającymi przed uszkodzeniem
  • Przewód przyłączeniowy, spiralny, instalacji oświetleniowej
  • Składana drabinka ułatwiająca dostęp do włazów na zbiorniku . Dwa kliny do kół umieszczone w ocynkowanych kieszeniach .Błotniki metalowe (nad kołami)
  • Tylne urządzenie zabezpieczające (zderzak) – homologowane, składane
  • Skrzynka narzędziowa
  • System lakierniczy o wysokiej odporności antykorozyjnej z zastosowaniem materiałów malarskich chemoutwardzalnych dwuskładnikowych dających dużą trwałość powłok lakierniczych i odporność na UV
  • Kolorystyka malowania podwozia szary RAL7021 PRONAR . Kolorystyka malowania zbiornika zielony RAL6010 PRONAR

• Zaczep dyszla sztywny kulowy K80mm do łączenia z dolnym zaczepem ciągnika
• Oś tylna skrętna, biernie kierowana z instalacją hydrauliczna blokady skrętu kół (osie dłuższe od standardowych; układ hydrauliczny wymaga stałego użycia jednej pary wyjść hydrauliki zewnętrznej ciągnika)
• Mechanizm dokujący z przegubowym ramieniem ssącym 6″, sterowany za pomocą pulpitu Centralnego układu hydraulicznego (ramię ssące składane hydraulicznie na lewą lub prawą stronę wozu)
• Dwie pary wyjść instalacji hydraulicznej z tyłu (do zasilania np. 3-punktowego układu zawieszenia; wymaga użycia dwóch par wyjść hydrauliki zewnętrznej ciągnika)
• Wał przegubowo teleskopowy (szerokokątny),
• Koła z ogumieniem (dla osi sztywnych): 600/55R22,5; 620/50R22,5; 650/50R22,5; 600/55R26,5; 710/50R26,5 (szerokość przyczepy przekracza 2550mm)
• Koła z Ogumieniem (dla OSi Skrętnej): 560/60R22,5; 600/55R22,5; 620/50R22,5; 650/50R22,5; 600/55R26,5; (szerokość przyczepy przekracza 2550mm)
• Koło zapasowe luzem,
• Trójkąt wyróżniający pojazdy wolno poruszające się
