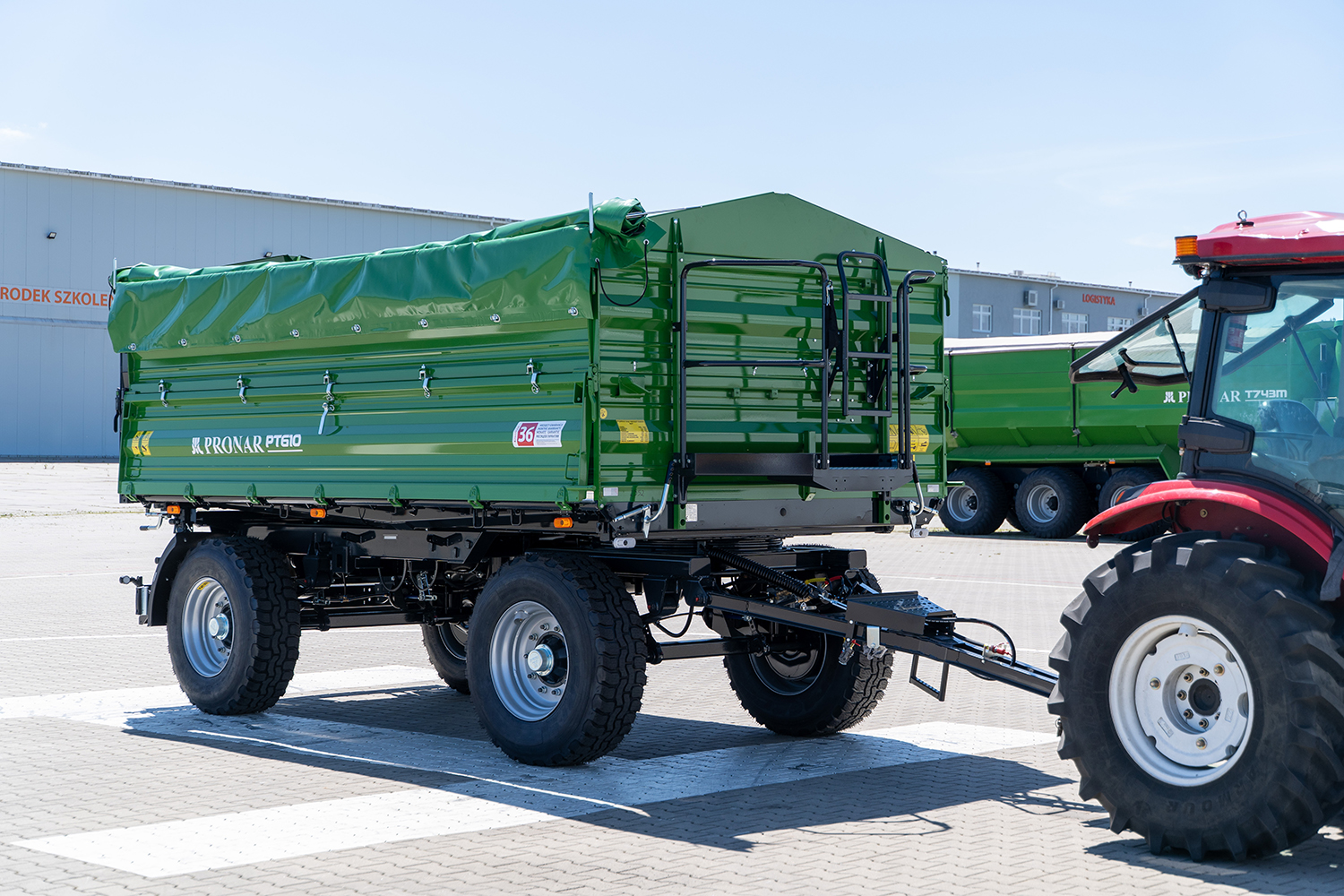

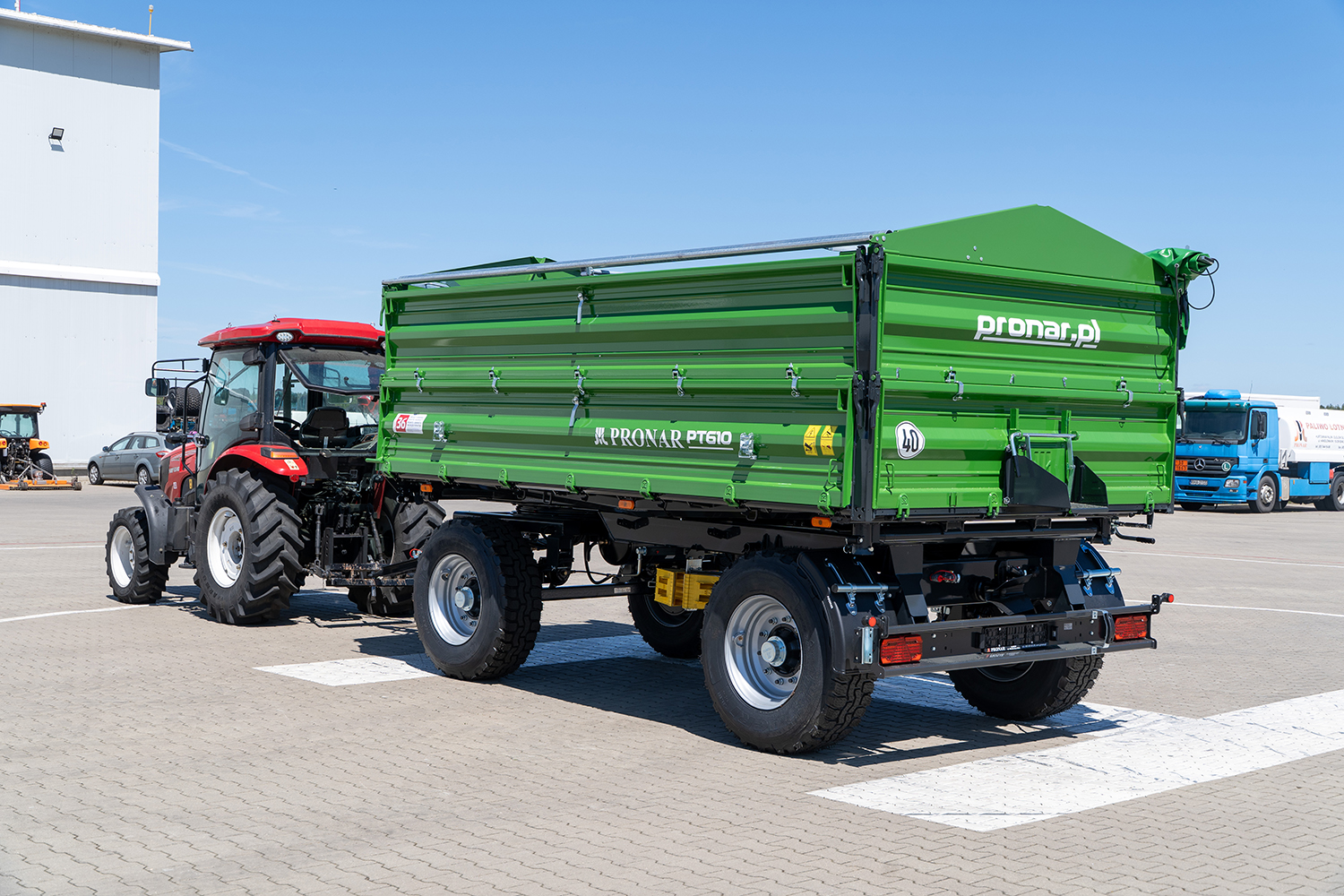

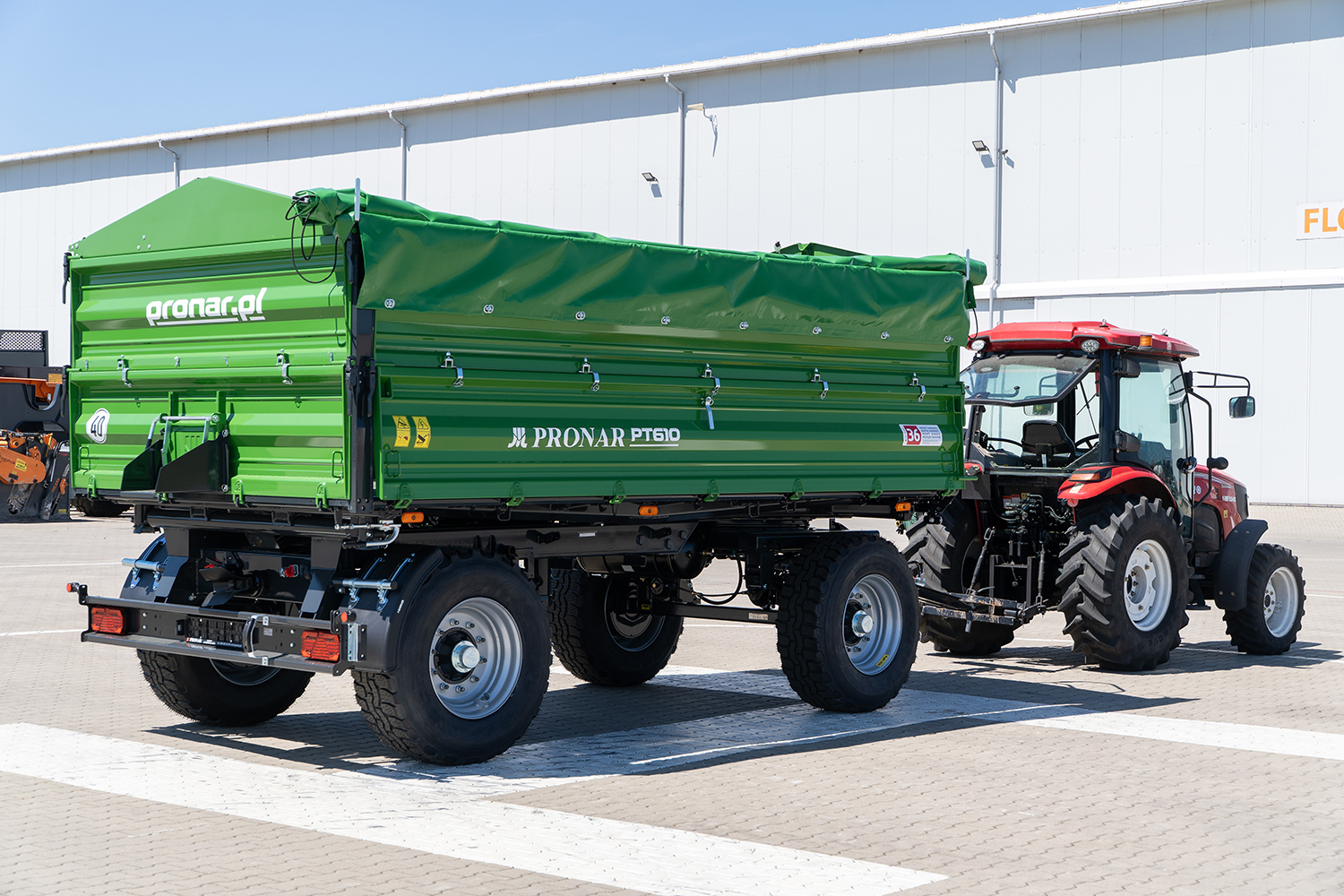

Anhänger PRONAR PT610

Der Anhänger PRONAR PT610 mit zulässigem Gesamtgewicht von 14200kg und dreiseitigen Kippsystem ist ein Anhänger mit einer für den Transport von 10 Europaletten geeigneter Ladekiste. Dieser findet nicht nur Anwendung im Transport von Kisten für Landwirtschaftsbetriebe zum Aufbewahrungsort oder zum Umschlagsplatz, sondern auch im Transport von Heuballen mit einer Breite von 1,2m. Die anpasste Form der Ladekiste ermöglicht den Transport von Schüttgut, wie auch anderer Güter. Mit Hilfe zahlreich angebrachter Scharniere zum zuverlässigen Verschluss der Bordwände wird etwaiger Materialverlust verhindert. Spannleisten, statt Spannseile stabilisieren die Bordwände zusätzlich. Der Zugriff zur Ladung wird durch die abgesenkte Plattform erleichtert. Wir haben bei der Herstellung dieses Anhängers von modernsten Technologien der Blechprofilierung und des Laserschweißens profitiert, um Präzision und Qualität in der Fertigung zu garantieren. Die technisch zulässige Geschwindigkeit beträgt 40km/h. Im Standard ist bereits eine umfangreiche Ausstattung inbegriffen, u.a. hintere Anschlüsse der Brems- und Elektroanlage. Dem Käufer steht eine breite Auswahl optionaler Ausstattung zur Verfügung.

Die Gruppe der Palettenanhänger wurde im Jahre 2012 von dem Landwirtschaftsminister ausgezeichnet.

  1. 1
    UNIVERSAL
    IDie Innenbreite (2,42m) erlaubt den Transport von Schüttmaterials, wie auch Europaletten und Kistenpaletten.
  2. 2
    LANGLEBIG
    Verwendung geschlossener Profile garantiert die Langlebigkeit der Konstruktion und deren Widerstandsfähigkeit gegen Verformung. Statt der Blattfederung wurden hier die leichteren und stärkeren Parabelfedern montiert.
  3. 3
    REICHE AUSSTATTUNG
    Im Standard sind hier die Keile mit Haltern, Kotflügeln auf der Hinterachse, Aufstiegsleiter, hintere Elektro- und Bremsanlagenanschlüsse, wie auch die Schutzgitter auf den Rückleuchten zu finden.
Technische Daten:
Zul. Gesamtgewicht: 14200  [kg]
Eigengewicht: 3910  [kg]
Ladevolumen: 13,2  [m 3]
Brückenmaß innen L/B: 4545/2420  [mm]
Gesamtlänge/Gesamtbreite/Gesamthöhe: 6720/2550/2520  [mm]
Bordwandhöhe: 600  [mm]
Blechdicke (Bodendicke/Bordwanddicke): 5/2,5  [mm]
Platformhöhe: 1270  [mm]
Spurweite: 1900  [mm]

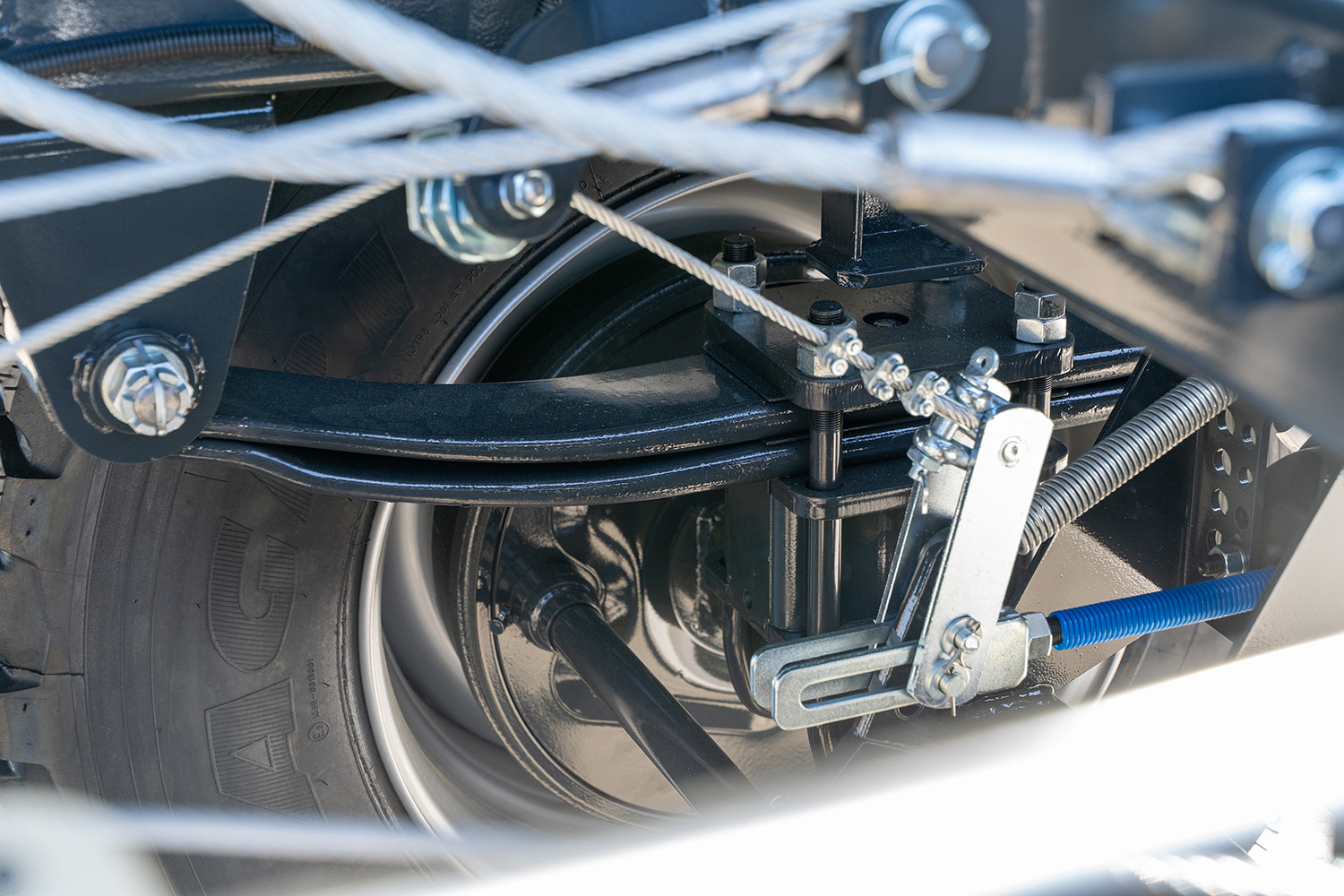

Aufhängung: Parabelfederung
Bereifung: 385/65 R22,5 RE
Zul. Geschwindigkeit: 40  [km/h]

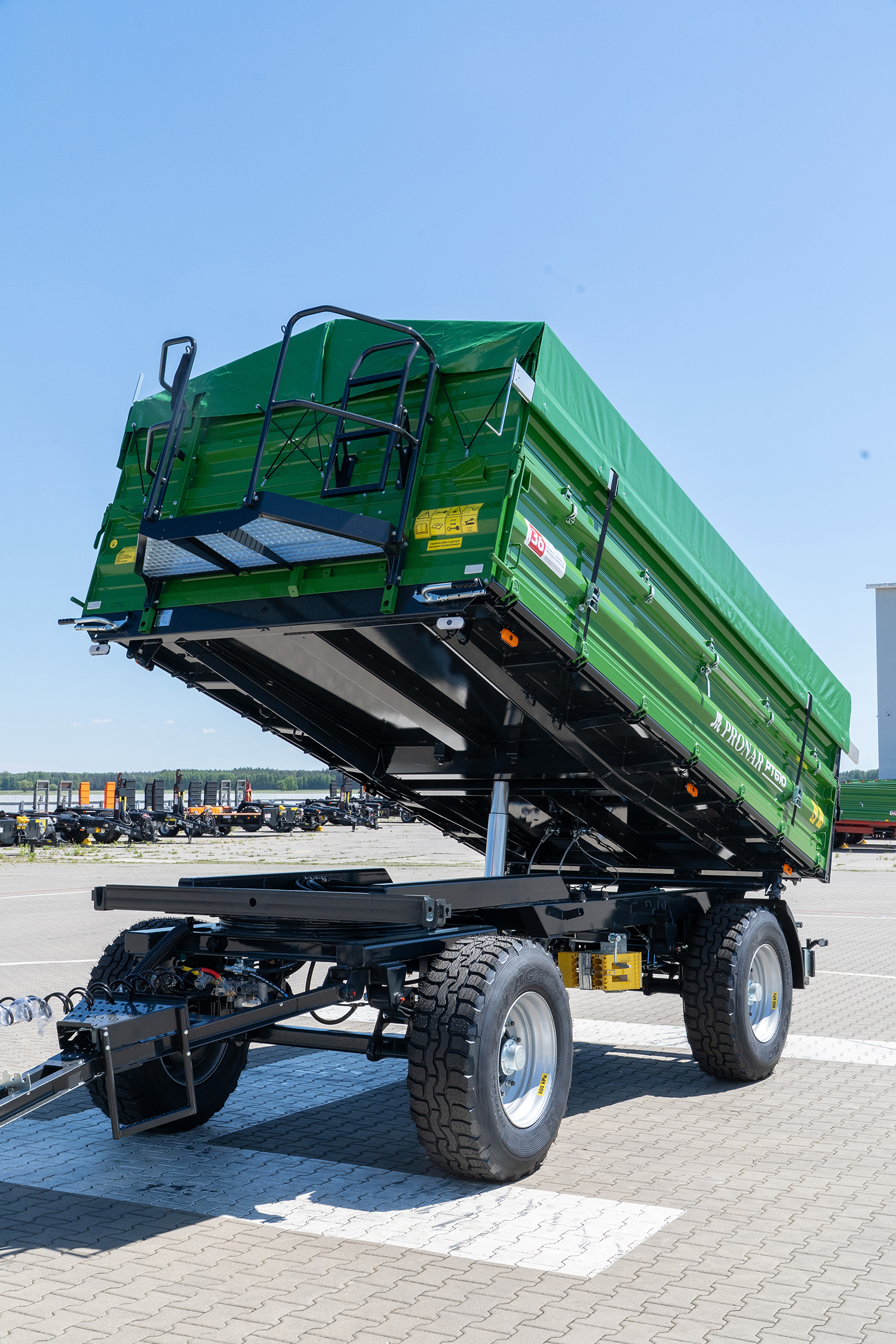

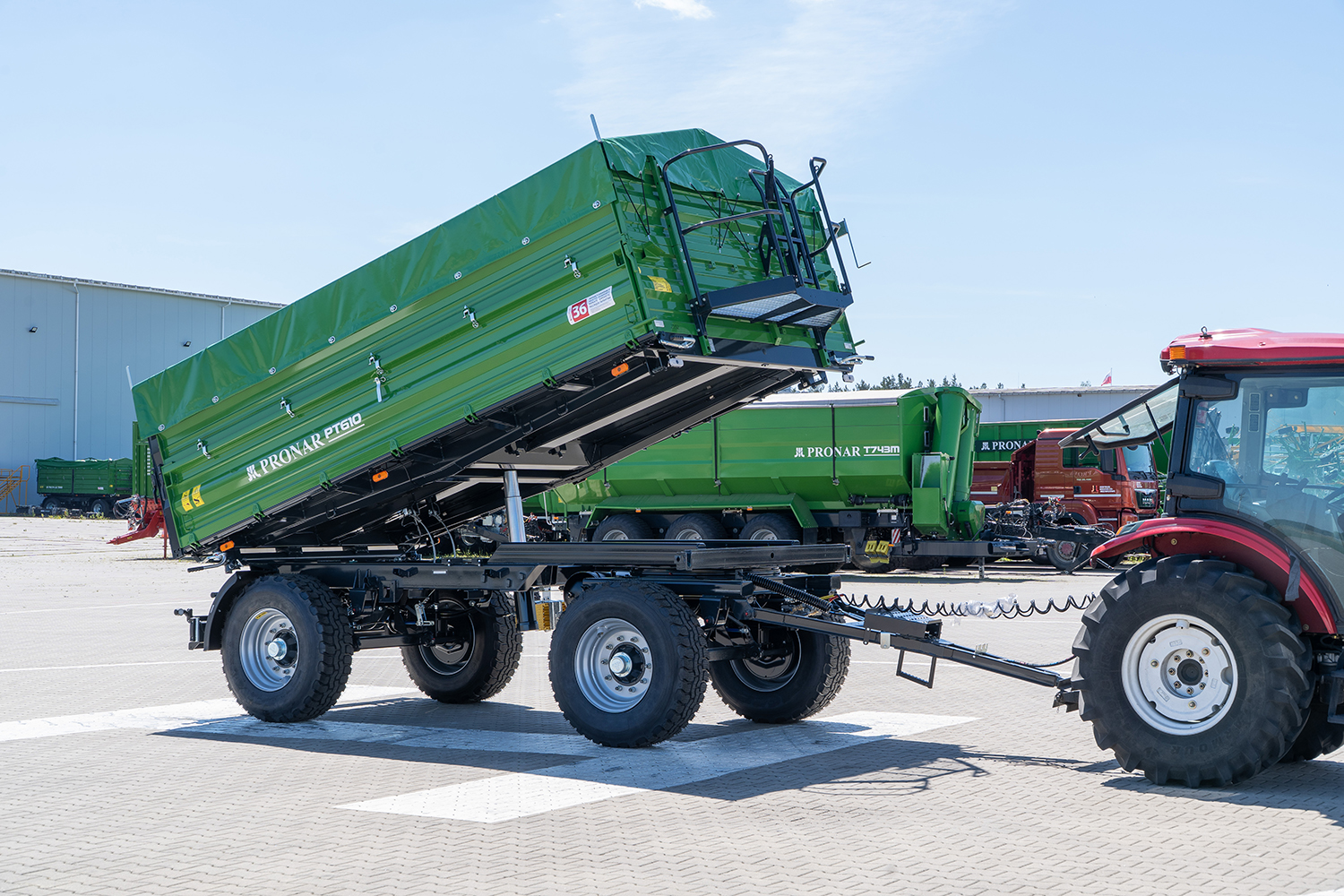

Kippsystem: dreiseitig

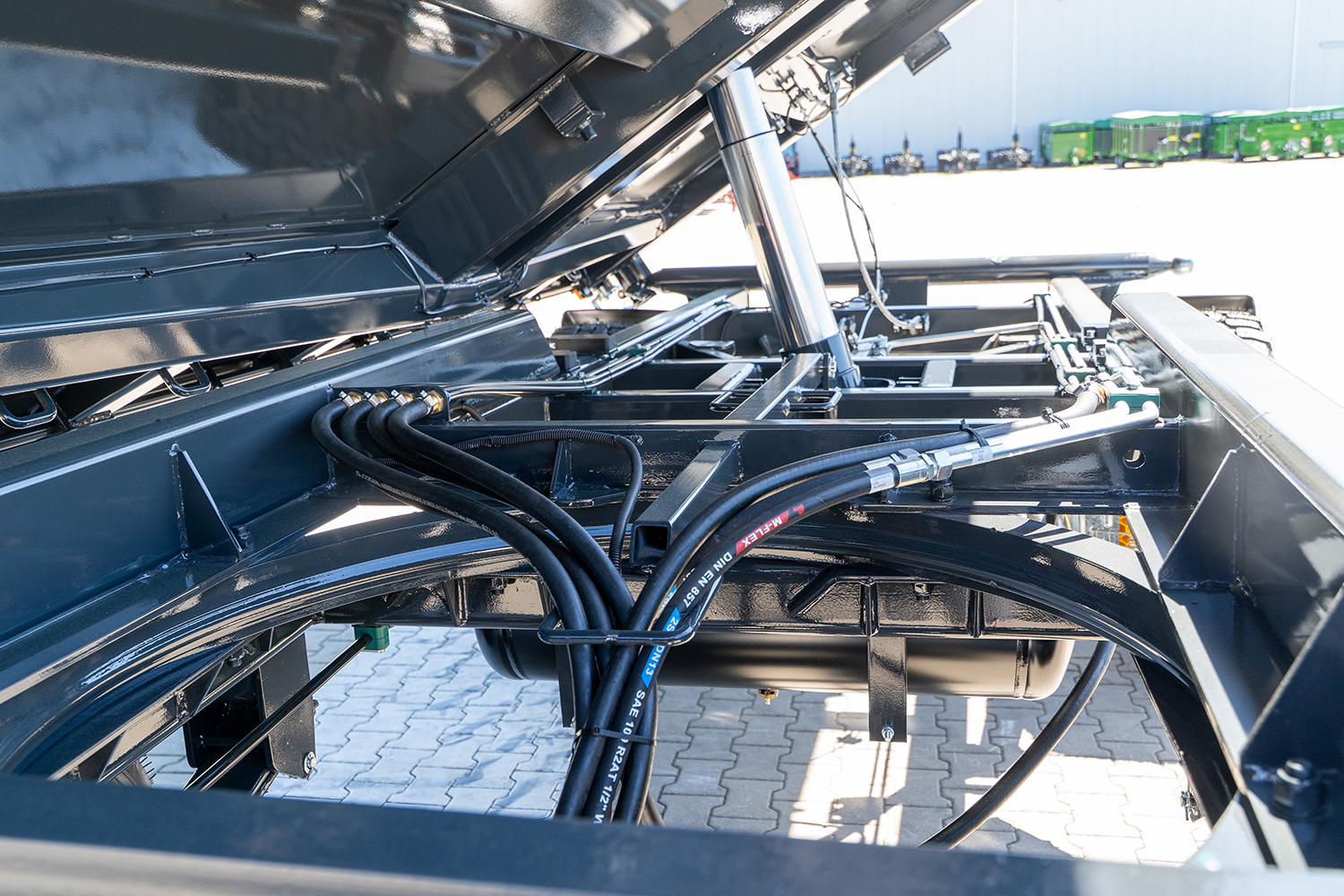

Teleskopzylinder (Hublänge/erford. Ölmenge/Betriebsdruck): 1700/13L/200bar
Erforderliche Schlepperleistung: 78/57,3 [PS/kW]
Kippwinkel rückw./seitl.: 50/46  [˚]
Serienmäßige Ausrüstung:

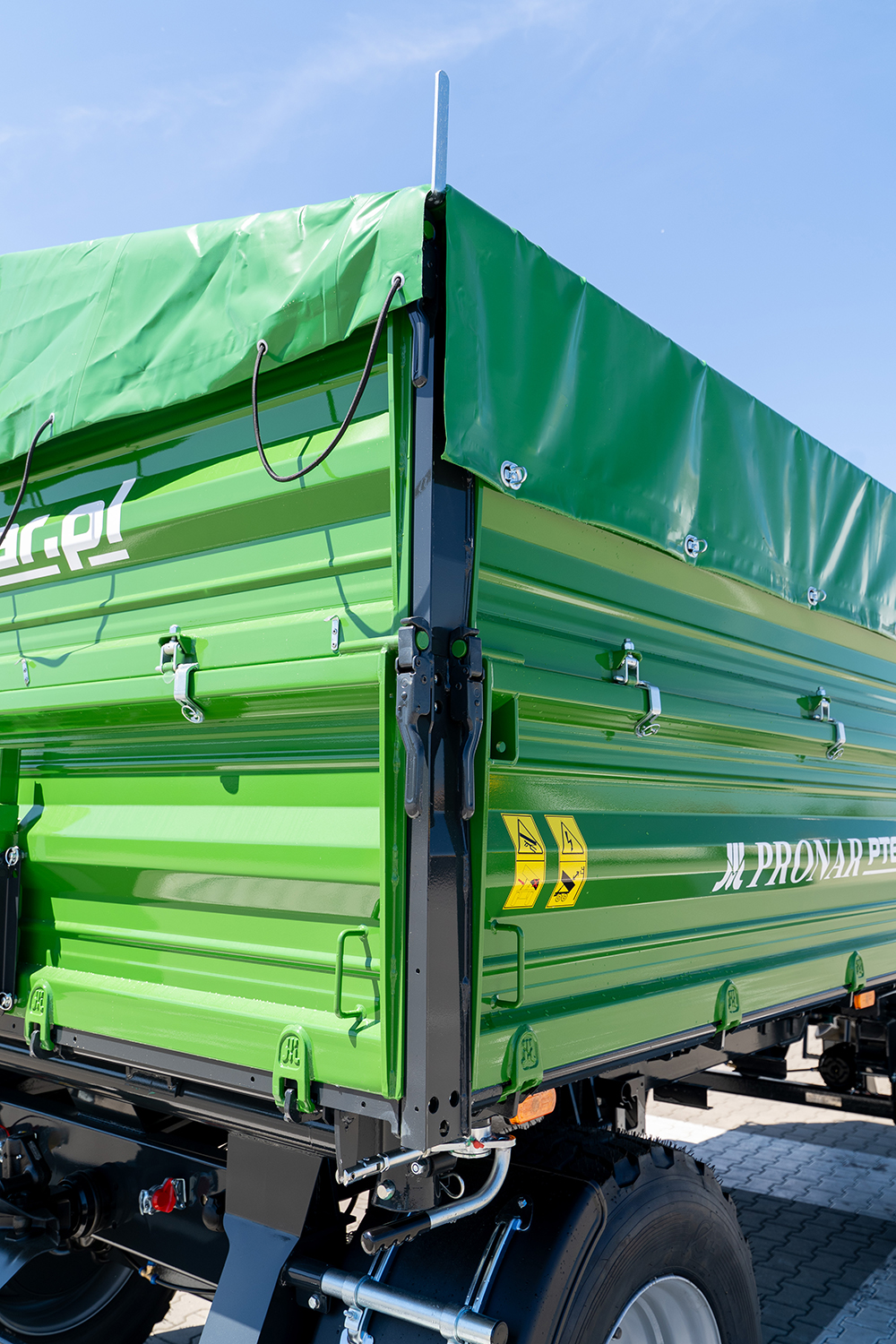

Zentralverriegelung an drei Seiten
Die Wahl der Kipprichtung (zwei Bolzen mit Sicherheitssystem)
V – Deichsel mit starrer Zugöse Ø 40
2-Leiter Druckluftbremse, Trommelbremse 400 x 80 mm
Kurbelbremse
Beleuchtungsanlage 12V

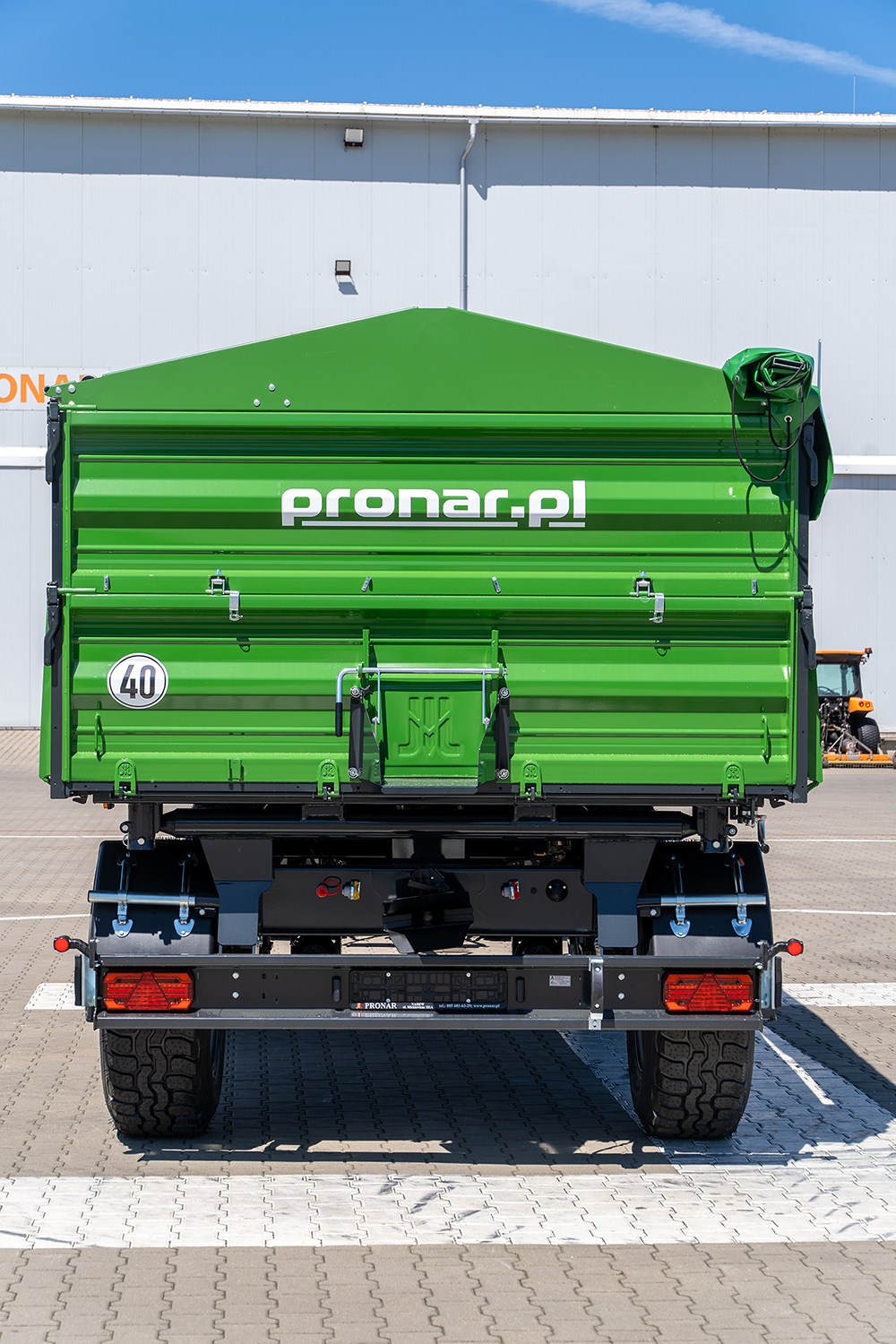

Rücklichter mit Schutzgitter
Spannleisten
Kornschieber in der Rückwand

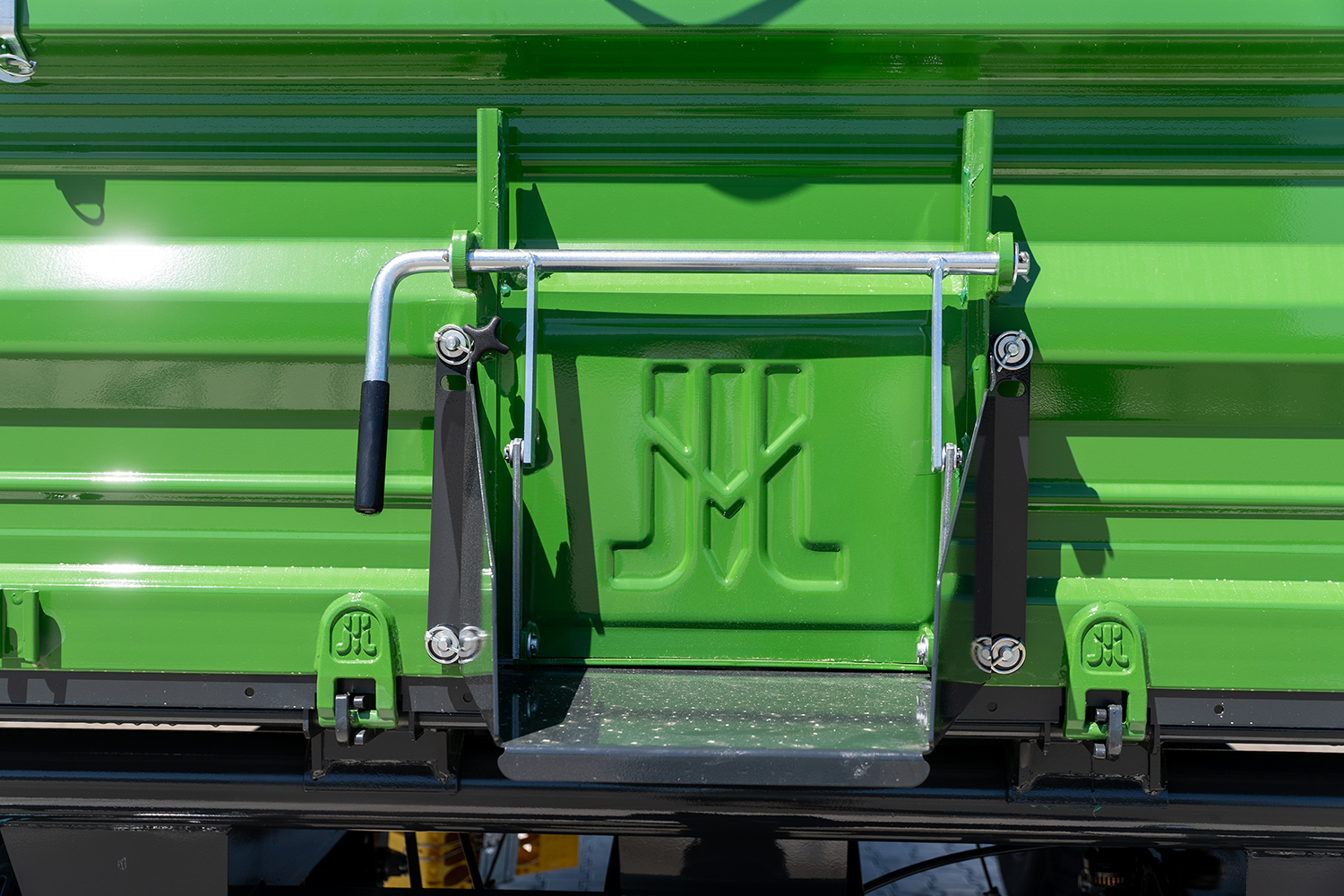

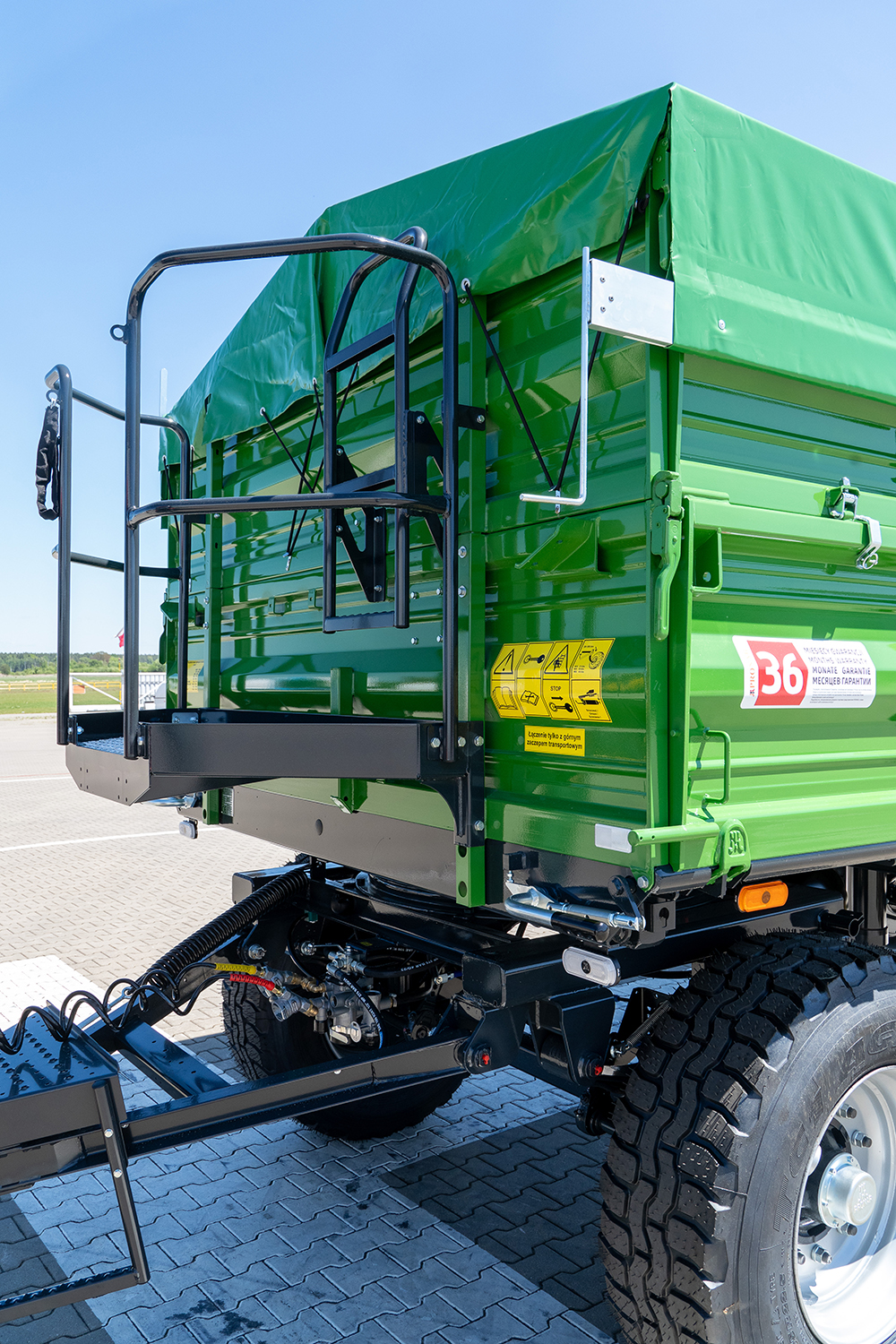

Aufstiegsleiter und Trittstufen
Hintere Anschlüsse
Anhängerkupplung manuell, gefedert
Kotflügel auf der Hinterachse
Keile mit Halter
Lackierung: Fahrgestell rot RAL 3000 PRONAR
Lackierung: Bordwände grün RAL 6010 PRONAR
Zusätzliche Ausrüstung:
V – Deichsel mit Zugöse Ø50 starr:
V – Deichsel mit Zugöse Ø40 starr – Länge 2100 mm statt 2000 mm:
Y – Deichsel mit Zugöse Ø40 starr:
Y – Deichsel mit Zugöse Ø40 starr – Länge 2100 mm statt 2000 mm:
1 – Leiter Druckluftbremse oder hydraulische Bremse:
2 – Leiter Druckluftbremse mit ALB:
Aufsätze 600 mm mit Spannleisten:
Spansaile  für Bordwande/Aufsätze:
Zusätzliche Aufsätze 600 mm (600+600+600mm):
Fenster 340 x710- Aufsatz vorne – mit Gitter und PLEXI Scheibe:
Fenster 340 x710- Aufsatz vorne und Aufsatz Mitte – mit Gitter und PLEXI Scheibe:
Linke oder rechte Bordwand hydraulisch geöffnet:
Linke und rechte Bordwand hydraulisch geöffnet:
Bordwandhebefedern:

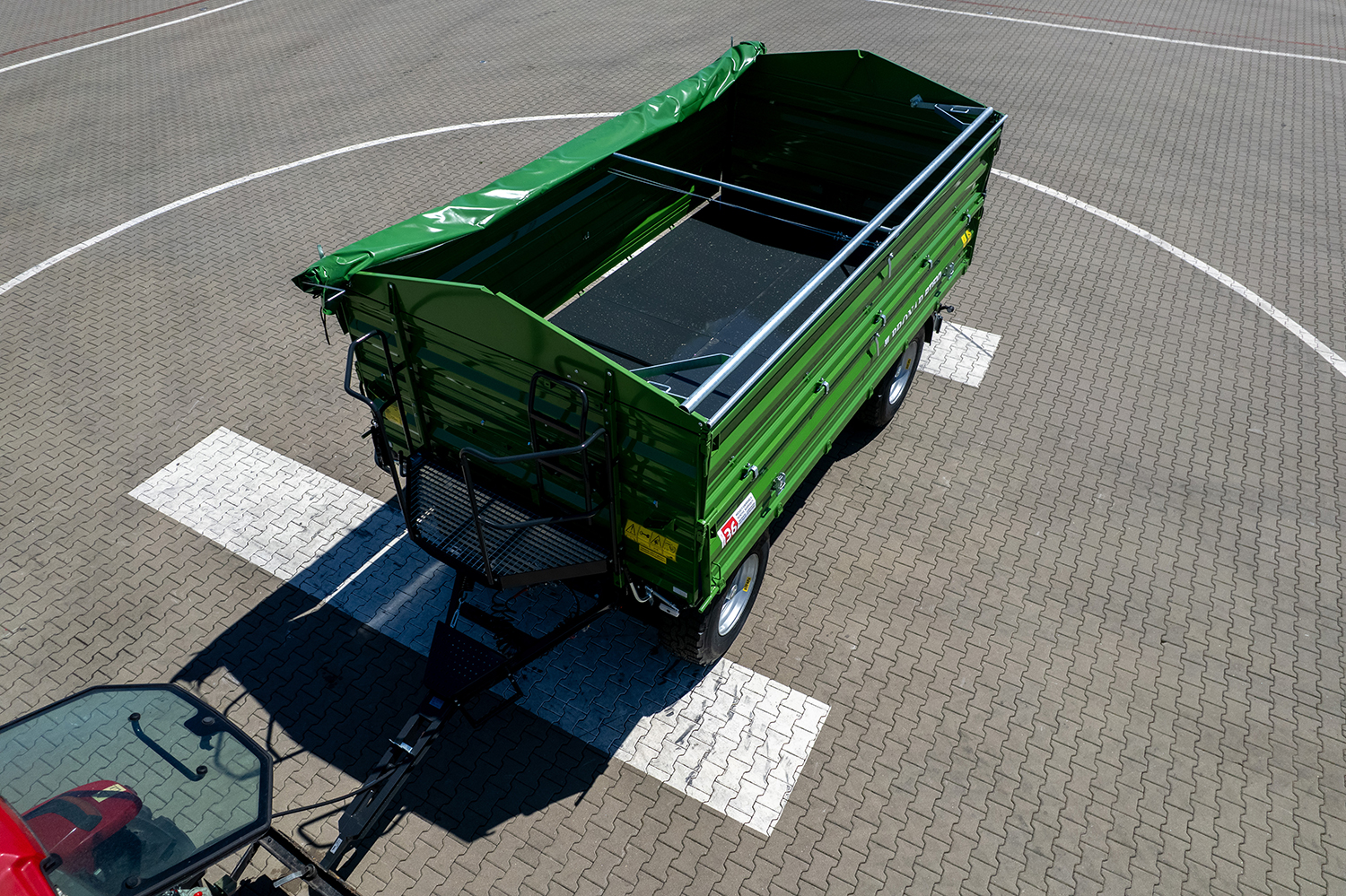

Rollplane mit Gestell (klappbar) und Podest:
2 x Kornschieber in der Rückwand:
3 x Kornschieber in der Rückwand:
Auslaufgosse:
Blechrutsche – hinten  über gesamte Breite:
Seitliche Blechrutsche links oder rechts – klappbar, über gesamte Länge:
Seitliche Blechrutsche links und rechts – klappbar über gesamte Länge:
Fallsegel, 2 Sätze (möglich nur mit Aufsätzen):
Entladeschnecke für Getreidekörner mit Kapazität 30t/h:*
Ein Satz Bordwandbügel für den Ballentransport (teilweise offene Bordwände):**
Anhängerkupplung UNIMAR:
Anhängerkupplung RO*400A4600:
Werkzeugkasten:
Seitliche Schützeinrichtung:
Kunstoff – Kotflügel auf Vorderachse:
Zusätzliche hintere Kotflügel:
Warndreieck für langsame Anhänger:
Reserveradwinde mit Kurbel unter dem Rahmen:
Bereifung 385/55 R22,5:
Bereifung 385/55 R22,5 RE:
Bereifung 385/65 R22,5:
Ersatzrad (frei) 385/55 R22,5 RE:
Ersatzrad (frei) 385/55 R22,5:
Ersatzrad (frei) 385/65 R22,5 RE:
Ersatzrad (frei)385/65 R22,5:
* montiert an der Heckklappe, hydraulicher Antrieb der Entladeschnecke, Ölbedarf 30L/Min, mechanische Seilwinde
**nicht geeignet für den öffentlichen Straßenverkehr
