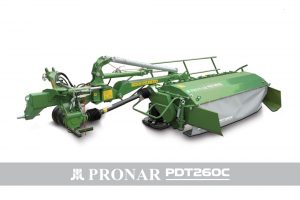

Scheibenmähwerke PRONAR PDT260C

Heckscheibenmähwerk mit Aufbereiter PRONAR PDT260C mit zentraler Aufhängung für den Anbau an die hintere Dreipunktaufhängung des Schleppers. Ein weiterer Vorteil dieser Konstruktion ist, dass der Druck des Mähwerks auf den Boden eingestellt werden kann, was eine sehr gute Bodenanpassung garantiert. Dank des Einsatzes eines Hydraulikzylinders und der dreistufigen Einstellung der Federentlastung – 70, 80 und 90 kg – kann die Maschine an jede Art von Boden angepasst werden. Für einen sauberen und ästhetischen Schnitt und eine optimale Schnitthöhe sorgt der Mähbalken von Pronar. Der Antrieb wurde an Schlepper mit einer Zapfwellendrehzahl von 540 [U/min] angepasst. Das Kegelradgetriebe, das den Mähbalken antreibt, wurde auf dem oberen Balken montiert, was wiederum den Arbeitsbereich vergrößert (-16º ÷ +18º) und gleichzeitig den Druck des Balkens auf jeder Seite ausgleicht. Zu beachten sind auch die Bauteile, die direkt mit dem Boden in Berührung kommen und aus verschleißfestem, gehärtetem Borstahl bestehen. Als Option für anspruchsvolle Untergründe ist es möglich, den Mähbalken mit Hilfe von austauschbaren Hochmähkufen von 20 und 50 [mm] Höhe vom Boden zu entfernen. Das Scheibenmähwerk PRONAR PDT260C ist zusätzlich mit einem einstellbaren (vierstufigen) Schwadaufbereiter ausgestattet, der die Wachsschicht von der Pflanze abschleift und so den Trocknungsprozess effektiv unterstützt und beschleunigt. Darüber hinaus können wir bei größeren Materialmengen einen Aufbereiter mit erhöhtem Durchsatz einsetzen.

Das Mähwerk ist mit einem mehrstufigen Sicherheitssystem ausgestattet: Kollisionsschutz für die Mähscheibenmodule, ein Kupplungssystem für die Zapfwellen und ein Hydraulikventil, das die Position des Mäharms beim Auffahren auf ein Hindernis steuert.

Das Mähwerk PRONAR PDT260C kann in drei verschiedenen Positionen transportiert werden: senkrecht am Heck des Schleppers, senkrecht an der Seite des Schleppers (rechte Seite) und waagerecht am Heck des Schleppers. Der Positionswechsel erfolgt hydraulisch, nachdem die Sicherheitsverriegelungen entriegelt wurden. Die Maschine kann optional mit einer Straßenbeleuchtung ausgestattet werden.

MÄHBALKEN Dank der Zahnräder, die immer mit 2 zusätzlich geschliffenen Zahnpaaren ineinandergreifen, ergibt sich eine störungsfreie und leise Kraftübertragung zwischen den beiden Scheiben. Die stromlinienförmige Form des Mähbalkens führt zu einem geringeren Kraftstoffverbrauch während des Betriebs und damit zu einem geringeren Leistungsbedarf des Schleppers. Dadurch wird die Schneidwirkung verbessert.
Die Schutzkufen, die optionalen Hochmähkufen und die Scheiben sind aus verschleißfestem, gehärtetem Borstahl gefertigt, ebenso wie alle Komponenten, die mit dem Boden in Berührung kommen.

Schnitthöhe einstellbar von 30 – 70 [mm] durch Veränderung des Winkels des Mähbalkens. Optional sind Hochmähkufen erhältlich, die den Mähbalken zusätzlich 20 oder 50 [mm] vom Boden entfernen können. Es wird auf rauen und felsigen Wiesen verwendet.

Dank der verschraubten Konstruktion des Mähbalkens und seines modularen Aufbaus ist der Zugang zu den inneren Komponenten erleichtert. Dies verringert mögliche Ausfallzeiten und erleichtert die Wartung. Ein speziell entwickelter Schlüssel ermöglicht den schnellen Wechsel der Messer 120[mm].


Der SCHWADAUFBEREITER reibt die Wachsschicht von den Pflanzen ab, wodurch die Trocknung beschleunigt, die Belüftung erleichtert und ein lockeres Schwad angelegt wird. Die Vertikutierfinger sind durch Gummielemente gepolstert. Schwadabstreifer aus Metall erleichtern die Lenkung des Materialflusses.

Mähbreite 2600 [mm]
Schwadgutbreite (Min./Max.) 1300/1900 [mm]
Kapazität 2,6 [ha/h]
Eigengewicht 860 [kg]
MMindestleistungsbedarf
der Zugmaschine
44/60 [kW/PS]
Aufhängung II Kat. ISO 730-1
Anzahl der Scheiben 6 [Stück]
Anzahl der linken/rechten
Schneidklingen
6/6 [Stück]
Bodenanpassung
– aufwärts
– abwärts
– quer
+ 18
– 16
[°]
Erforderliche hydraulische
Ausgänge
1 Teil für beidseitigen Betrieb und
1 Teil für beidseitigen Betrieb mit Schwimmstellung
Abmessungen in Transportstellung
L min/max 1765 / 3990 [mm]
S min/max 1735 / 1760 [mm]
H min/max 1480 / 3320 [mm]
SERIENMÄSSIGE UND WAHLWEISE AUSSTATTUNG
3 Transportstellungen Standard
Schneller Klingenaustausch Standard
Zapfwellendrehzahl
– Kardanwelle 3/8” Z6
Standard
Zusätzlicher Klingensatz Standard
Dokumententube Option
Farbige Halterungen für
Hydraulikschläuche
Option
Aufbereiter mit höherer Kapazität Opcja
Anpassung an die linke Zapfwelle
Zapfwellendrehzahl 540 U/min Standard
Zapfwellendrehzahl 1000 U/min
Beleuchtungsanlage Option
Doppelrechenzinken
Rechenzinken aus Stahl Standard
