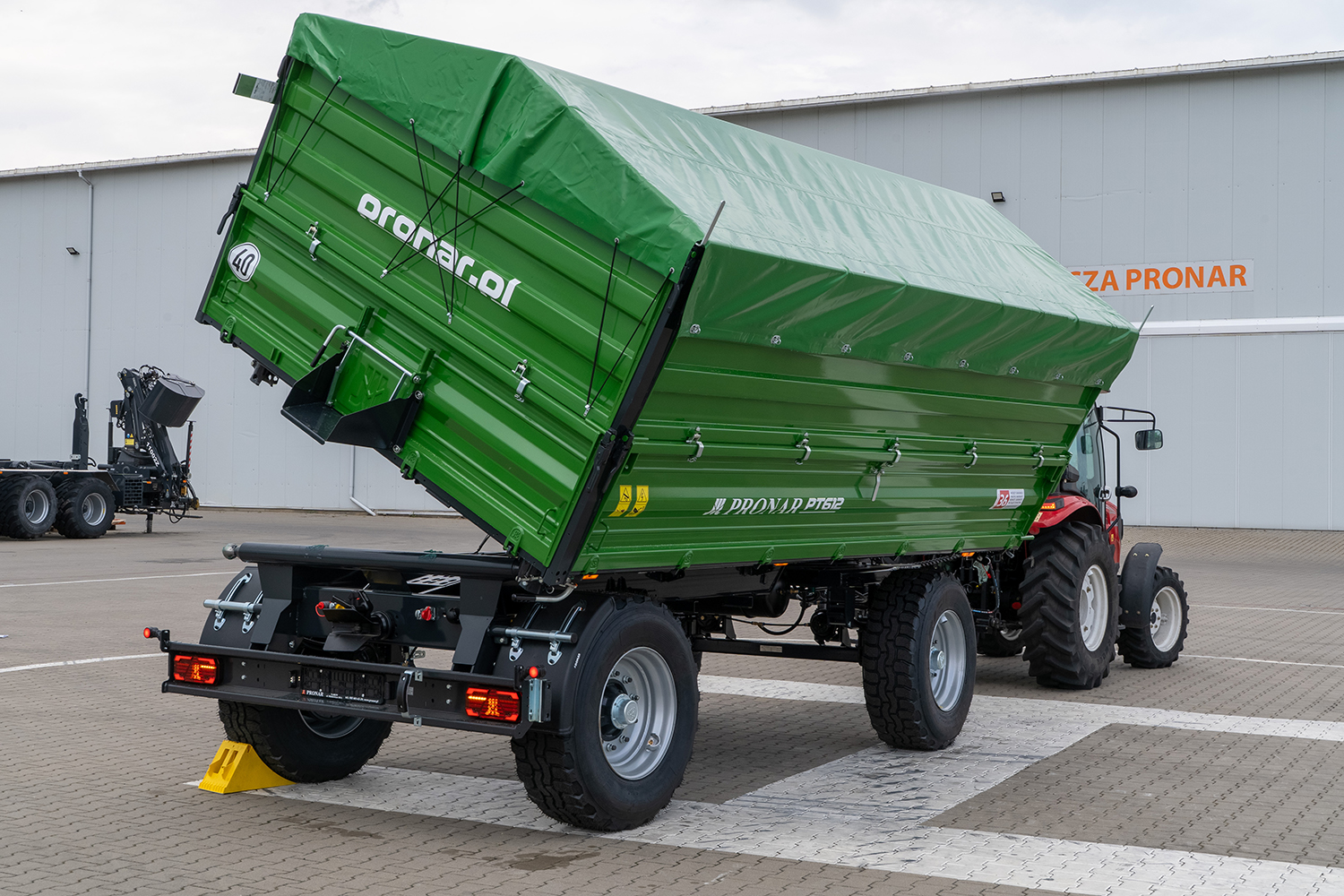

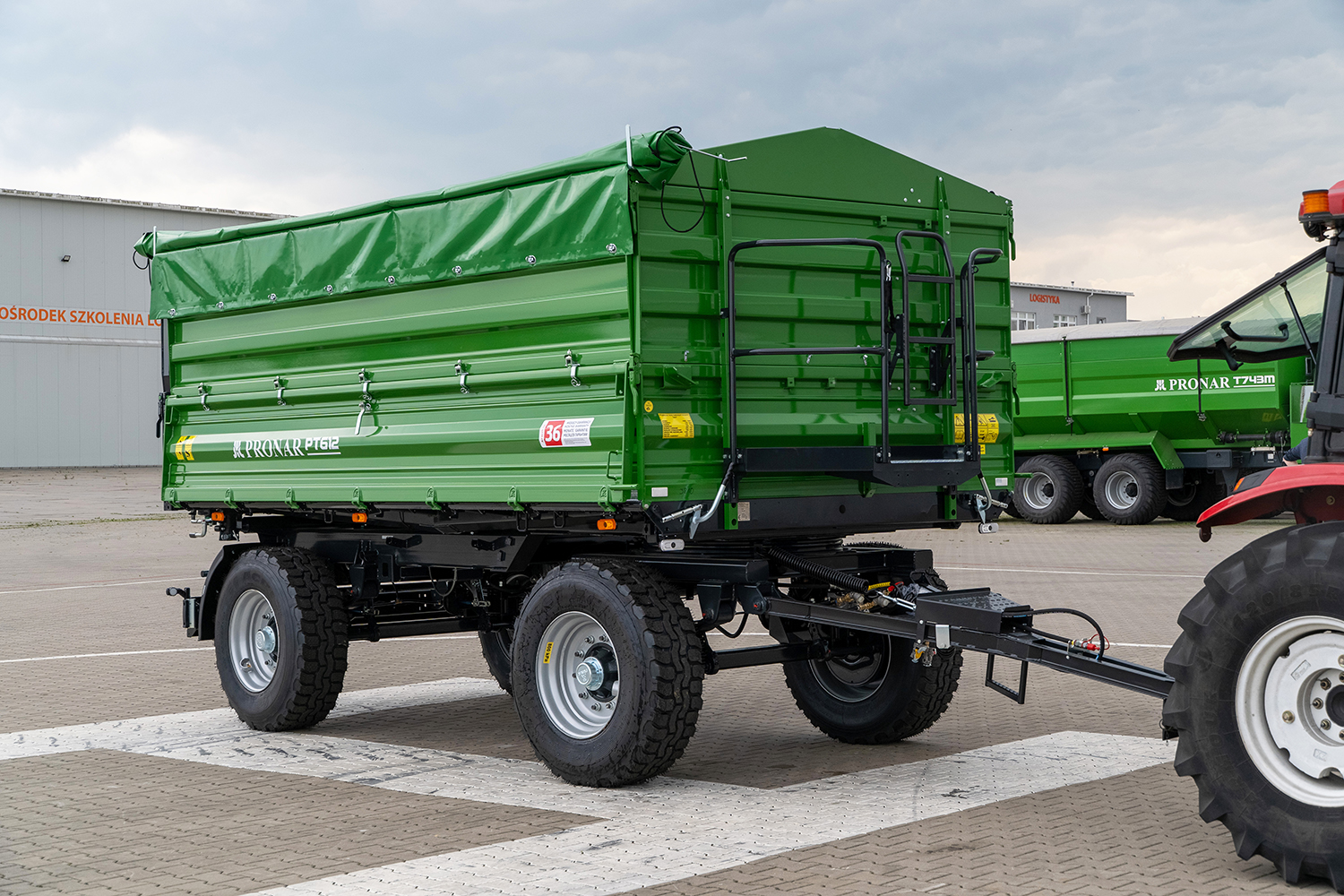

Прицеп PRONAR PT612

В прицепе использовано прочный пол из металла толшиной (5мм), а также профилированные бортап (2,5мм) с центральной блокировкой. Оснащен трехсторонней системой опрокидывания. Ссыпной люк с задвижкой в задней стенке облегчает разгрузку корнеплодов, сыпучих материалов (н.п песок). Расстояние между платформой и грунтом (от 1142 мм до 1270 мм) значительно упрощает загрузку. Конструкция рамы шасси основана на прочных, прямоугольных закрытых профилях, что обеспечивает выносливость. Конструкционная скорость составляет 40 км/ч. На выбор пневматическая или гидравлическая тормозная система. Подвеска, оси, параболические рессоры и освещение произведены с учетом выполнения требований  конструкционной скорости. Для продукции использовано материалы высокой прочности н.п современные двухкомпонентные лакокрасочные покрытия. Транспортировка с использованием двухосных прицепов популярна так в сельском хозяйстве, как и коммунальной отрасли.

Группа прицепов с шириной приспособленной для перевозки европоддонов былы награждена Министром Сельскогохозяйства Польши в 2012 году.

  1. УНИВЕРСАЛЬНЫЙ
    внутренняя ширина (2,42 м) позволяет перевозить сыпучие материалы, а также загружать европоддоны и ящики
  2. ВЫНОСЛИВЫЙ
    рама изготовлена из прочных закрытых профилей
  3. СТАБИЛЬНЫЙ
    благодаря широкой колесной базе
  4. УДОБНЫЙ
    пол профилирован с учетом его легкой очистки
  5. ВЫСОКАЯ СТЕПЕНЬ УКОМПЛЕКТОВАННОСТИ
    Прицеп оснащен в стандарте: клиньями под колеса в оцинкованных карманах, крыльями задних колес, задней электрической розеткой, пневмо- и гидро- выводами, решеткой обеспечивающей задние лампы.
Технические данные*
Конструкционная допустимая общая масса 17000 [кг]
Допустимая общая масса 16300 [кг]
Грузоподъёмность 12000 [кг]
Собственный вес 4200 [кг]
Грузовместимость 15,4 [м3]
Загрузочная площадь 11 [м2]
Внутренняя длина кузова 4545 [мм]
Внутренняя ширина кузова** 2420 [мм]
Габаритные размеры (длина/ширина/высота) 6720/2550/2720 [мм]
Высота бортов 600+800 (опция) [мм]
Толщина пола/бортов 5/2,5 [мм]
Высота платформы от поверхности 1270 [мм]
Колёсная колея 1900 [мм]
Подвеска параболические рессоры
Размер шин 385/65 R22,5 RE
Подвеска 40 [км/ч]
Система разгрузки трёхсторонняя
Телескопический цилиндр (ход/расход масла/давление) 1980/18л/200 бар
Мощность трактора, не менее 89/65,7 [л.с./кВт]
Угол подъёма кузова (назад/в стороны) 50/46 [˚]
* Технические данные paссчитaны для бортов 600+800мм
**Ширина кузова приспособлена к транспорту европоддонов
Базовая комплектация
Кузов с универсальной системой открытия бортов
Кузов с усиленным полом приспособлен к транспортировке ЕВРОПОДДОНОВ с зажимами для крепления груза в углубленных карманах пола

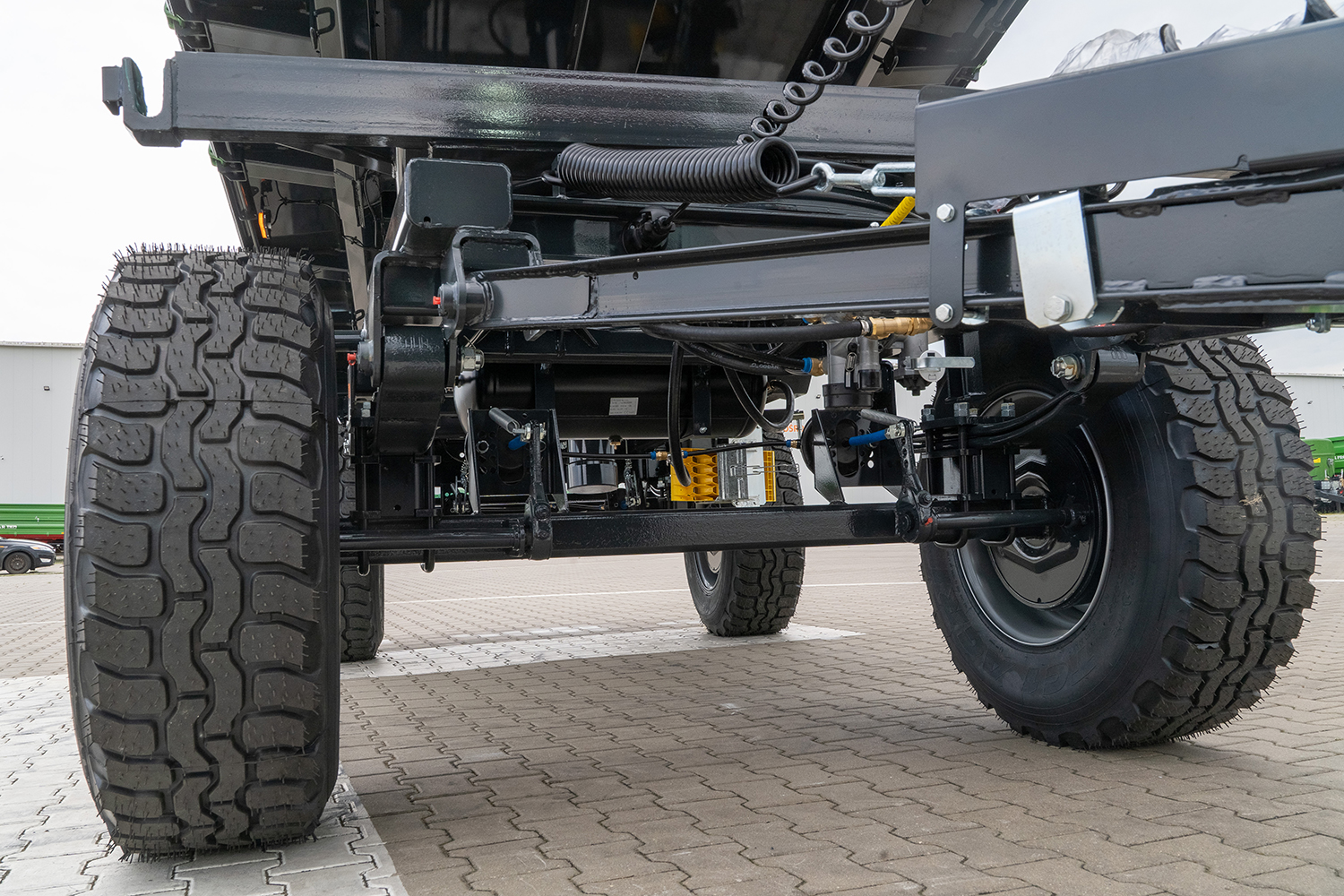

Рама шасси прямоугольная из закрытых профилей
Неподвижная тяга дышла типа V с диаметром петли Ø40 мм
Система управления: поворотный круг с поворотной рамой.
Тормозная система пневматическая одно, двухпроводная либо гидравлическая
Стояночный тормоз механический с кривошипом
Система освещения 12V с задним электрическим выводом
Задние выводы гидравлики и тормозной системы
Система опрокидывания с блокировочным клапаном
Сервисная опора кузова
Телескопический цилиндр трехсторонней разгрузки с шарнирным устройством
Профилированые борта PF 600 мм с краём 60 мм изготовленные с использованием передовой технологии профилирования листов и лазерной сварки с устойчивыми задними стойками, коваными петлями и замками.
Внутреннее пространство профилей бортов уплотнено сварочным лазерным швом
Планка натягивающая борта

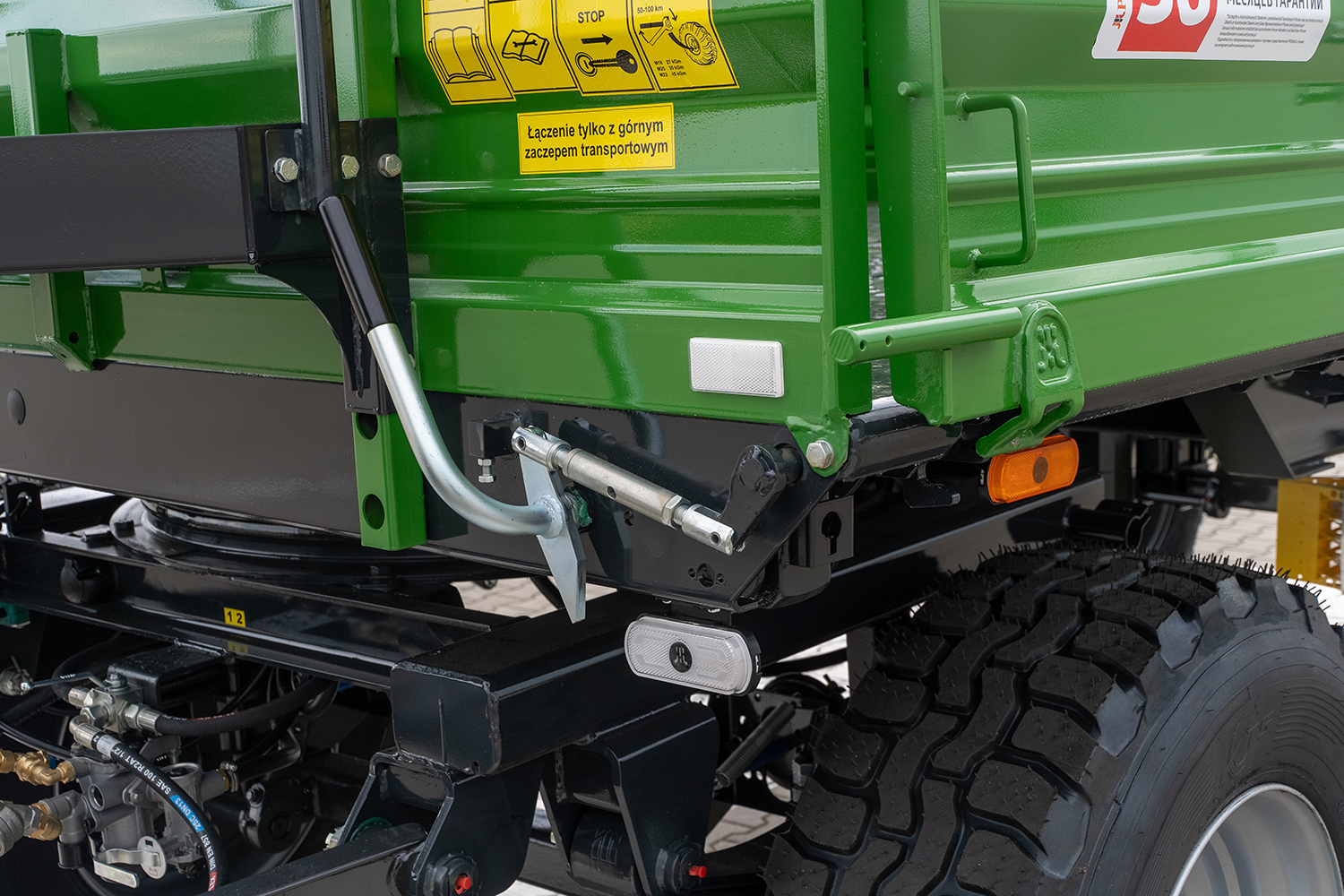

Центральная блокировка бортов
Задние фары с защитой
Ссыпной люк с блокировкой в заднем борту

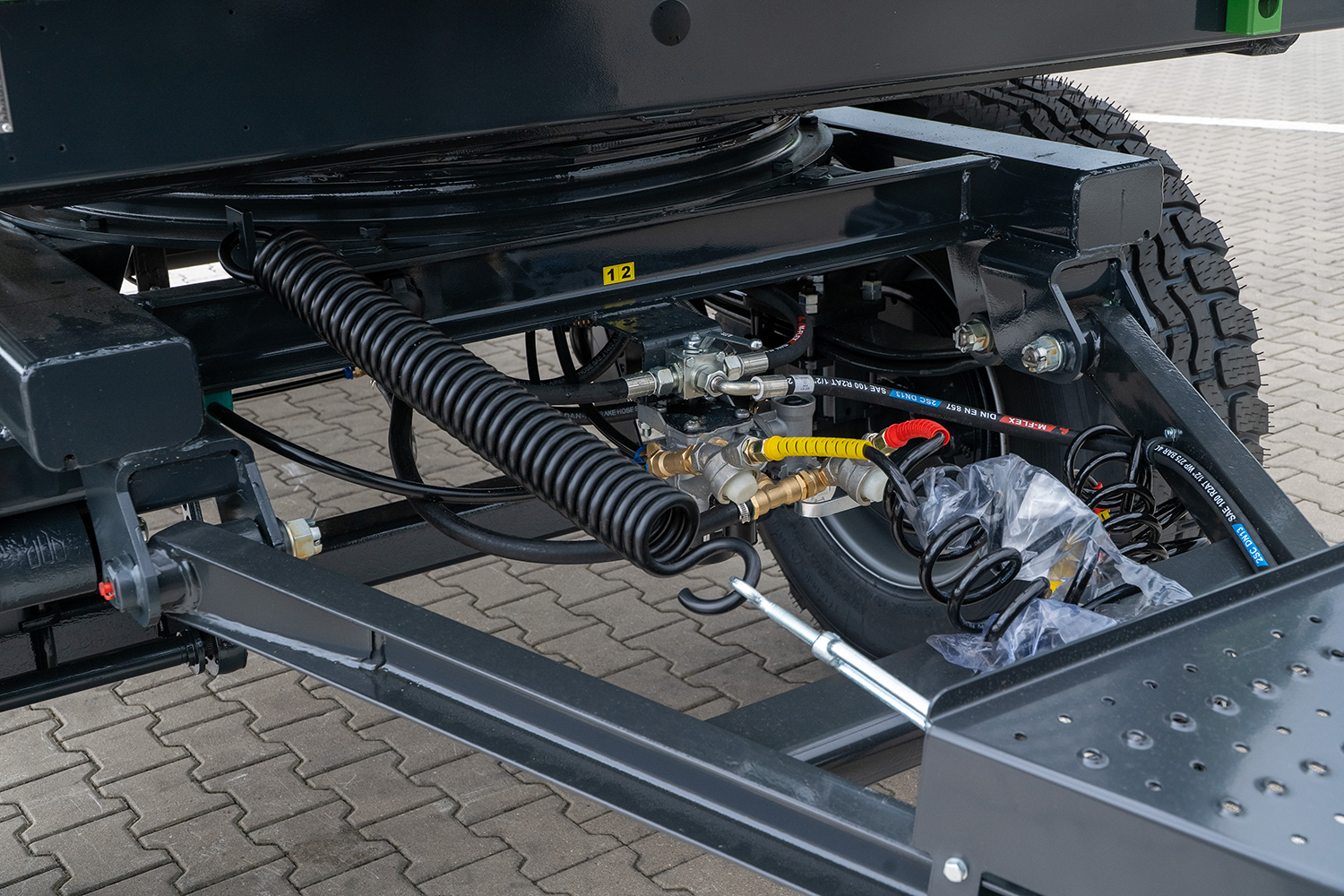

Спиральный присоединительный провод электропроводки.
Система лаковая, с высокой стойкостью от коррозии с применением лакокрасочных материалов холодного пластика двухкомпонентных обеспечивающих большую долговечность лакокрасочных покрытий и устойчивость к UV
Цвет покраски шасси красный RAL3000 PRONAR
Цвет покраски бортов зелёный RAL6010 PRONAR

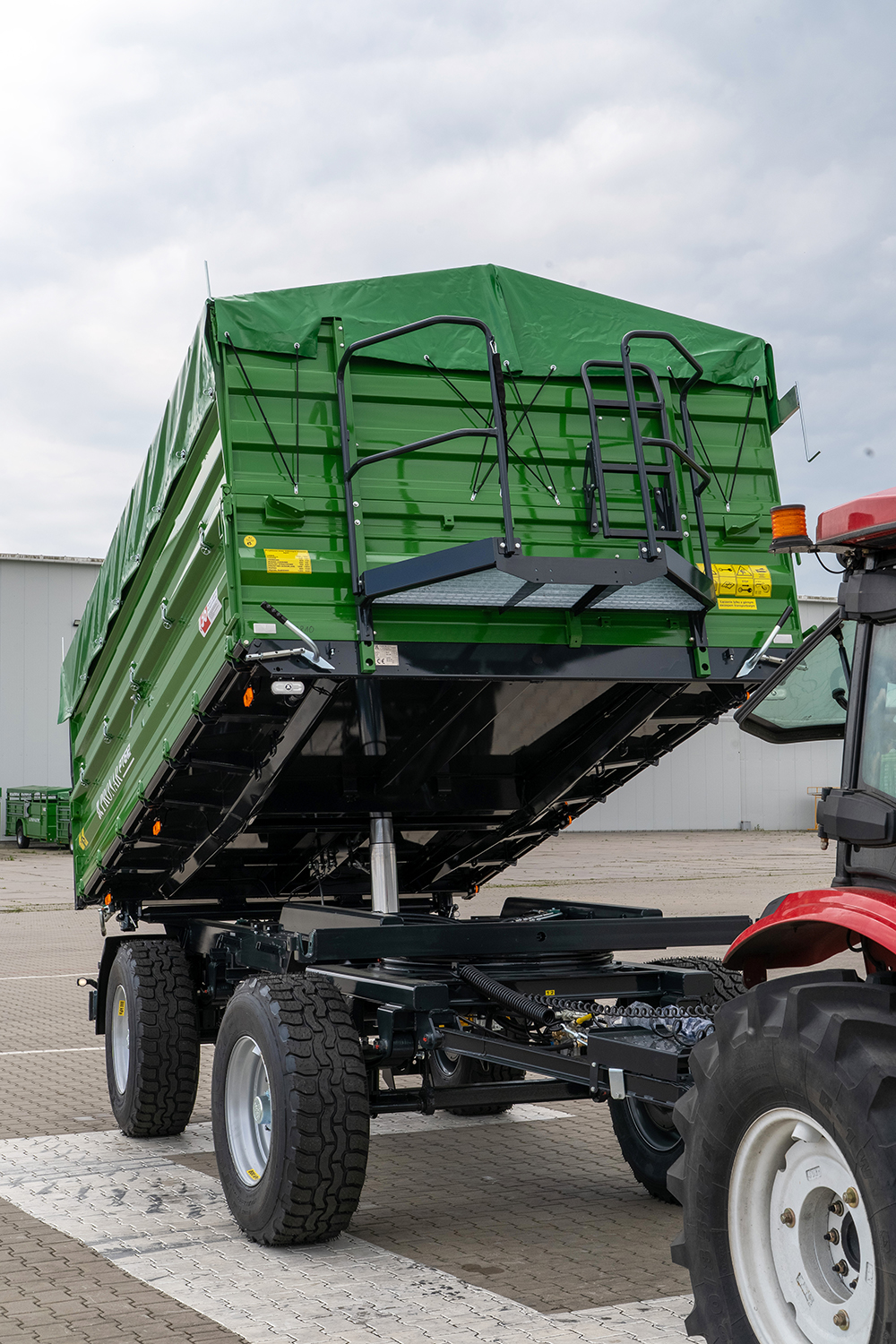

Лестница и бортовые ступени
Клинья (2 шт) под колёса расположены в оцинкованых карманах
Крылья на задних колесах

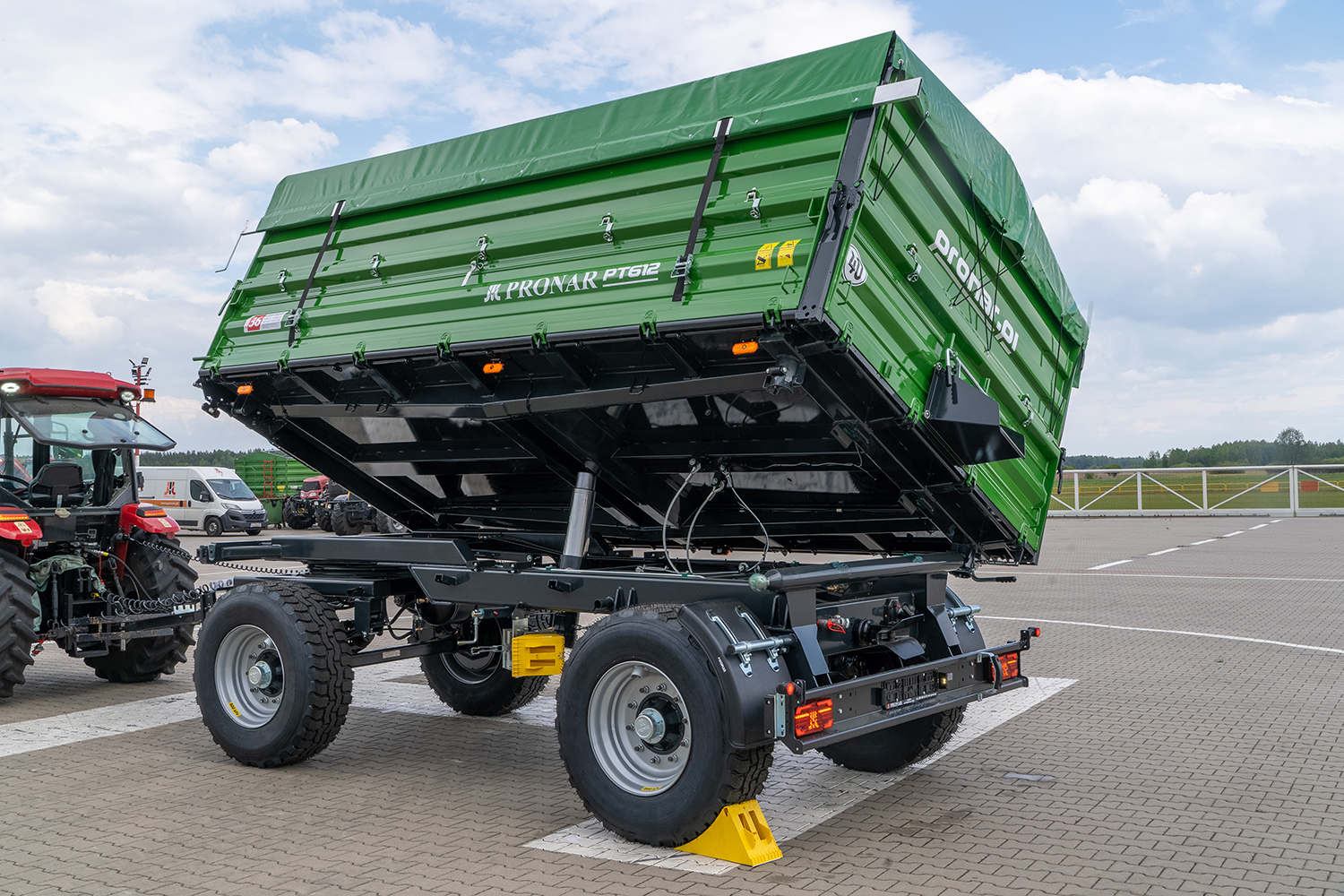

Трёхсторонняя система опрокидывания кузова с задними амортизованными шаровыми шарнирами в оптимальном расстоянии.
Выбор направления опрокидывания с помощью двух штырей с защитой от неправильного применения
Дополнительная комплектация
Дышло тип V  с жёсткой тягой Ø50 мм
Дышло тип Y с жёсткой тягой Ø40 мм
Двухпроводная пневматическая  тормозная система с автоматическим регулятором силы торможения
Cмотровая площадка
Надставные профилированные борта PRONAR PF 600 мм c краём 60 мм
Крепежный трос для стен / надставных бортов (в стандартных стенах и надставных бортах невозможно их установить )
Надставные профилированные средние борта PF600мм
Профилированные борта PRONAR PF 800 мм вместо 600 мм (с натягивающими тросами)
Лоток для ссыпного люка
Колёса с шинами 385/55 R22,5
Колёса с шинами 385/55 R22,5 RE-peгeнepиpoвaные
Колёса с шинами 385/65 R22,5
Заднее автоматическое прицепное устройство UNIMAR
Заднее автоматическое прицепное устройство  RO*400A4600
Запасное колесо (без крепления) 385/55 R22.5 RE-peгeнepиpoвaные
Запасное колесо (без крепления) 385/55 R22.5
Запасное колесо (без крепления) 385/65 R22,5 RE-peгeнepиpoвaные
Запасное колесо (без крепления) 385/65 R22.5
Крылья передних колёс
Дополнительные пластмассовые крылья задних колес
Инструментальный ящик
Боковая защита
Пружины, облегчающие открытие бортов
Предупредительный знак – треугольник
Транспортный шнек дла зерна о производительности 30 т/ч.**
Лебёдка крепления запасного колеса
Задний cсыпной желоб по целой ширине прицепа
Ссыпной желоб по всей длине прицепа (левый либо правый)
Ссыпной желоб по всей длине прицепа (левый и правый)

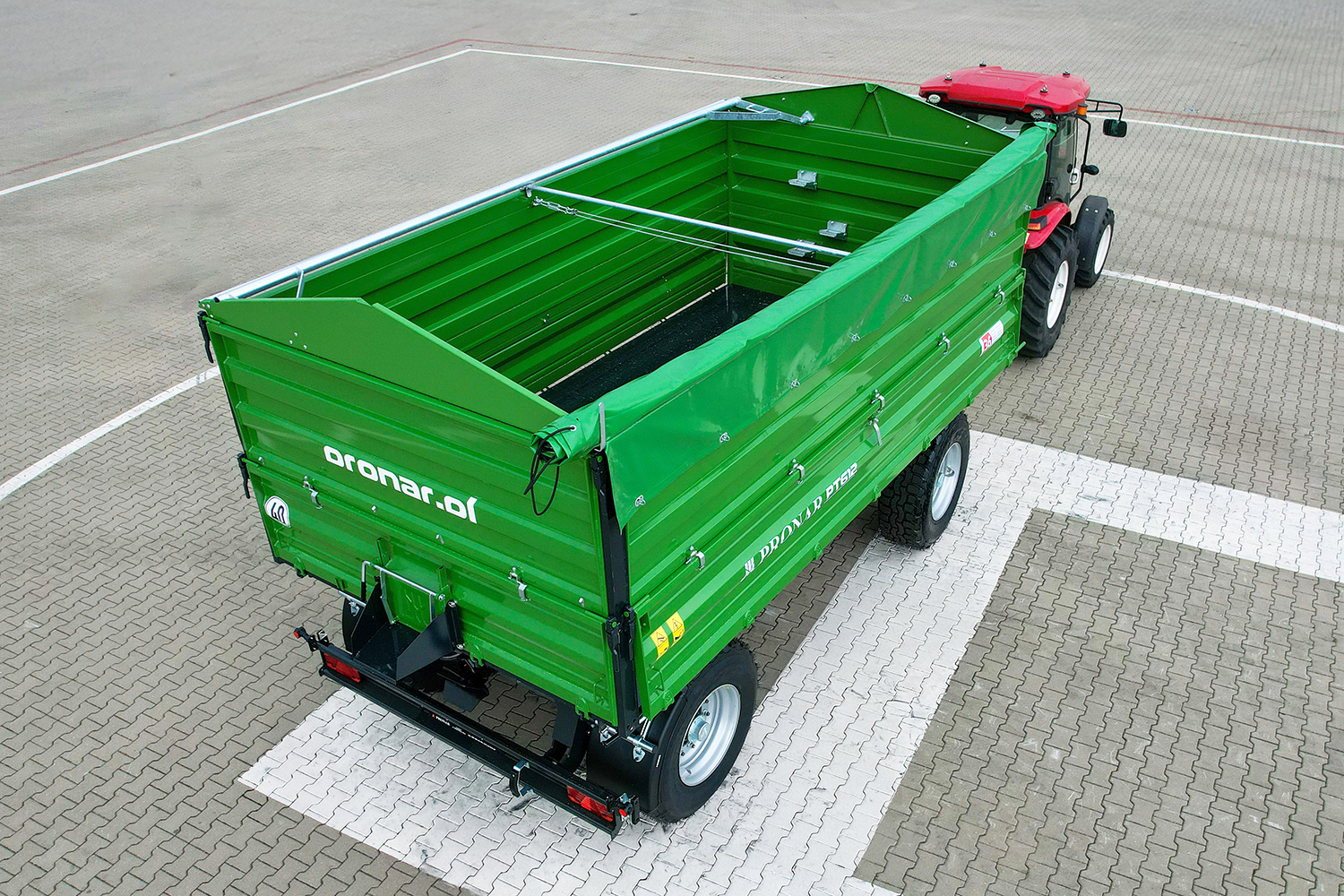

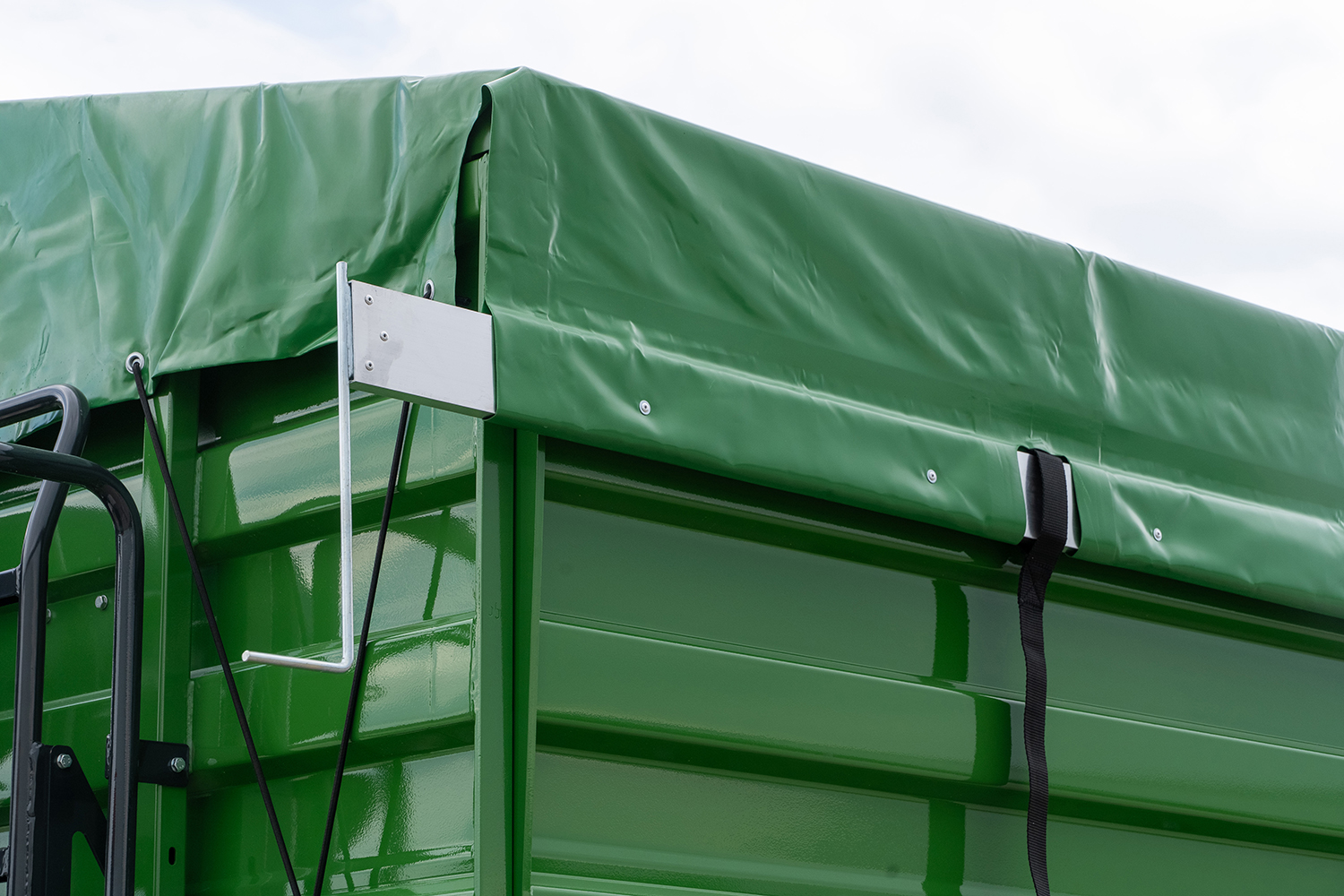

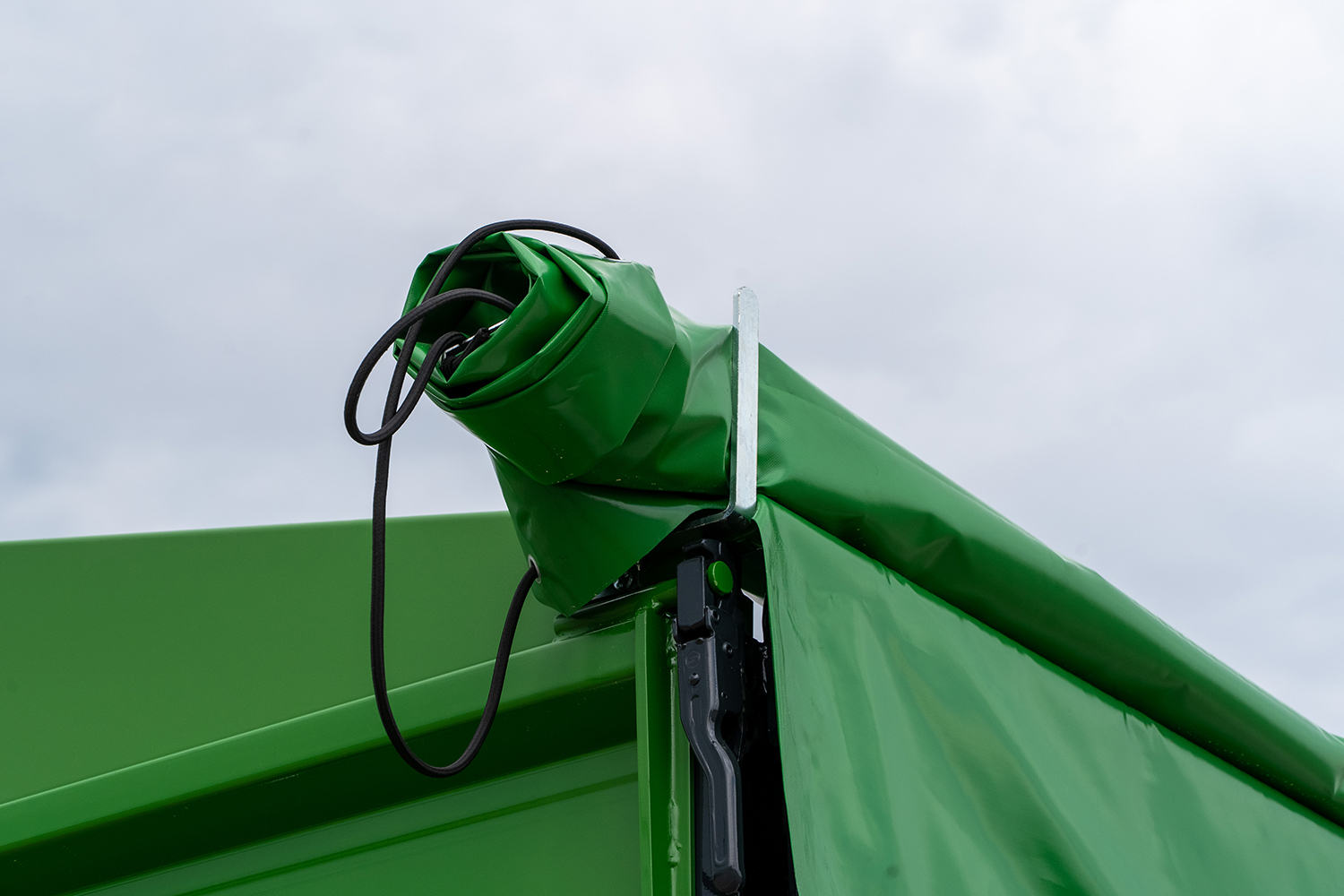

Тент свёртываемый с каркасом и передвижной конструкцией
Окно из органического стекла с решеткой PLEXII в переднем борту (340×710 мм)
Окно из органического стекла с решеткой PLEXI в передних верхнем и среднем бортах (340×710 мм)
Два ссыпных люка для зерна в заднем борту, с задвижкой
Три ссыпных люка для зерна в заднем борту, с задвижкой
Гидравлически открываемые борта с левой стороны
Гидравлически открываемые борта с  левой и правой стороны
Комплект подвесок стен для поддержания их в положении частично открытым для перевозки рулонов **
Комплект ударогасящих резиновых ремней (для корнеплодов)- 2 комплекта по 1,8 м длиной (требуется оснащение прицепа надставными бортами)
